一、 高gao端duan密封材料的“成型痛点”
在汽车动力总成、新能源电池热管理回路、半导体设备以及航空航天流体控制系统中，氟橡胶（FKM）凭借其优异的耐高温、耐油品以及耐强化学介质性能，始终占据着核心密封材料的地位。
然而，在实际模压成型与二段硫化生产过程中，技术人员与车间主管常常遭遇以下三类棘手缺陷：
表面粘模发粘：出模时胶件粘附在模腔壁上，拉伸脱模易产生裂口或表面起皮。
内部及表面起泡：一段出模或二段烘烤后，制品表层鼓包，切开断面密布微孔，导致气密性直接失效。
压缩永yong久jiu变形（Compression Set, CS）偏大：装机使用一段时间后，密封件回弹不足，失去初始预紧力，发生泄漏。
这些问题往往不是单一工艺参数失调所致，而是涉及硫化化学反应机理、配合剂受潮失效、二段挥发物扩散动力学以及模具工况的系统性偏差。
本文将针对双酚硫化体系与过氧化物硫化体系两大主流路线，逐一拆解机理并提供全流程工艺避坑方案。

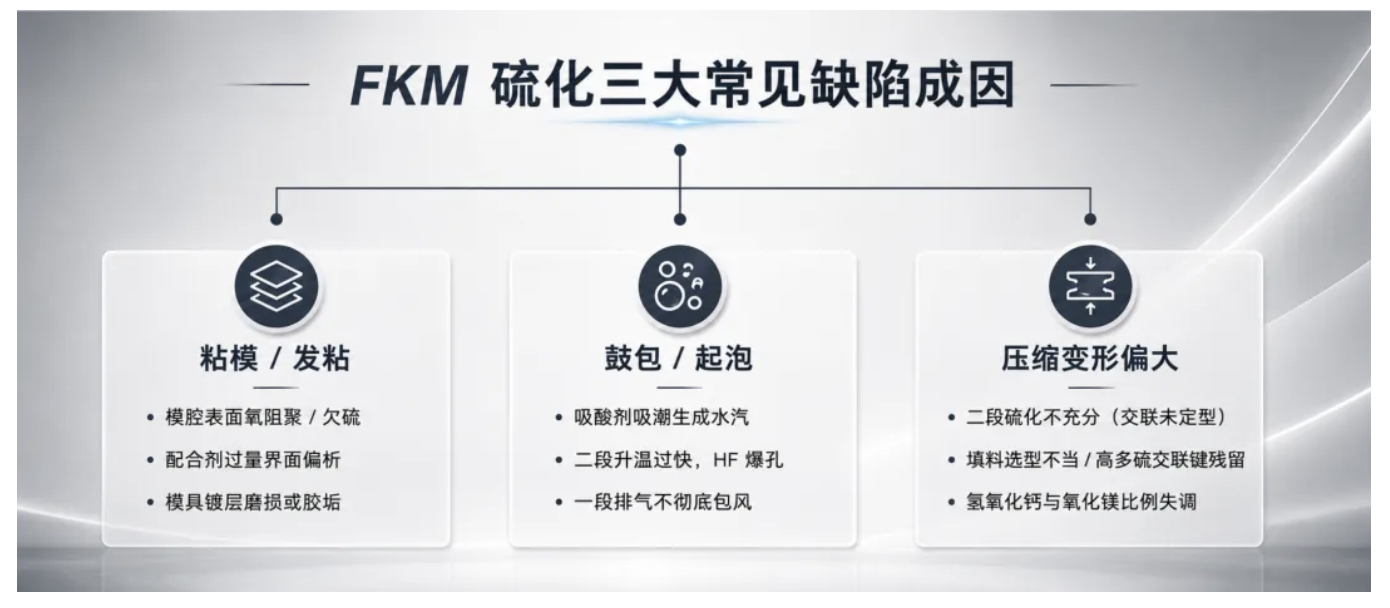

二、 缺陷机理：三大通病的根源剖析
1. 粘模与出模发粘
交联度不足：一段模压时间不足以使胶料表层完成初始网络构建，低聚物分子链处于游离状态。
助剂界面迁移：脱模蜡或内润滑剂添加过量，在高温高压下迁移至模具表面发生碳化，破坏了正常的分型界面。
自由基氧阻聚（针对过氧化物体系）：模腔边缘若接触空气中的氧气，自由基迅速被捕获淬灭，导致表层橡胶无法交联。
2. 鼓包与内部微气孔
吸酸剂受潮：氢氧化钙Ca(OH)2或氧化镁MgO极易吸收环境空气中的水分与CO2。高温硫化时，水分迅速气化膨胀产生气泡。
挥发分逸出通道受阻：双酚体系交联过程中会脱去氟fu化hua氢qingHF}并生成反应水，若二段硫化升温过快，表层先交联致密化，内部气体无法扩散逸出，导致制品爆孔。
3. 压缩永yong久jiu变形（CS）超标
交联网络未定型：若未进行充分的二段硫化，易断裂的热不稳定键仍然存在，在长期高温压缩载荷下xia分fen子链滑移重排，无法回弹。
酸吸收不彻底：残余的游离酸会催化高分子主链发生进一步水解或降解反应。
三、 双酚硫化体系（Bisphenol AF）：关键工艺与避坑实操
双酚硫化体系（通常配合季鏻盐促进剂 BPP）是目前综合力学性能和耐压缩永yong久njiu变形性能最zui优you的体系，广泛应用于 26 型（双元胶）及部分三元氟橡胶中。
| 核心控制项 | 常见工艺失误 | 标准规范与解决方案 |
| 吸酸剂配比 | 随意增减氧化镁或使用普通工业级轻质氧化镁。 | 严格执行Ca(OH)2 (约 6 phr) : 高活性MgO(约 3 phr) 标准配比。必须选用吸碘值120mg/g的高活性轻质氧化镁以确保酸吸收效率。 |
| 原料防潮管控 | 配合剂开袋露置，吸收空气水汽导致大量起泡。 | 建立称量与配料防潮规范，受潮原料需在105-110℃下烘干去湿，或采用预分散母胶粒形式添加。 |
| 一段模压参数 | 追求生产节拍过早开模，胶料处于欠硫状态。 | 模温控制在165-175℃，模压时间需达到或略大于T90，确保出模时具备足够的热撕裂强度。 |
| 二段硫化曲线 | 烘箱直接升至 230℃高温烘烤，导致制品内部爆裂。 | 采用阶梯式升温：150℃恒温 1-2h（排气脱水）升至 200-230℃恒温 16-24h（稳定交联网络）。 |
四、 过氧化物硫化体系（Peroxide Curable）：关键工艺与避坑实操
过氧化物硫化体系（如采用双25、双shuang叔shu丁ding基ji过氧化二er异yi丙bing基ji苯搭配助交联剂 TAIC）主要应用于含碘/溴硫化点的 G 型氟橡胶、耐低温及全氟醚橡胶中，具有极ji佳jia的耐强酸、耐高温蒸汽及耐极性溶剂性能。
| 核心控制项 | 常见工艺失误 | 标准规范与解决方案 |
| 隔绝氧气干扰 | 排气行程过长或模腔密封不良，造成表面氧阻聚发粘。 | 优先选用真空模压机（真空度≤-0.095MPa；非真空机台需严格缩短开模排气停滞时间。 |
| 助交联剂比例 | TAIC用量不足导致交联度低，或过量析出结晶。 | 推荐用量为 过氧化物 (1.5 ~ 2.5 phr) + TAIC (2.5 ~ 3.5 phr)。选用硅酸盐载体的预分散粉料，确保在开炼/密炼时分散均匀。 |
| 吸酸剂体系误用 | 照搬双酚体系，加入大量强碱性 Ca(OH)2。 | 过氧化物体系反应机理为自由基交联，强碱性环境会破坏自由基稳定性。通常仅需添加3- 5phr氧化锌ZnO或专用合成水滑石即可。 |
| 二段硫化设定 | 烘烤温度过高（>220℃），引起聚合物主链氧化降解。 | 二段硫化条件建议设定为180-200℃烘烤2-4h，核心目的是分解去除残余过氧化物小分子并消除内应力。 |
五、 车间现场综合排查 Checklist
当生产线上出现大面积起泡、粘模或压缩变形不良时，请依序进行以下 4 步核查：
核验硫化流变仪（MDR）数据：核对S'min是否偏高（胶料硬化或微焦烧）、ts2焦烧安全期与t90是否匹配当前模温，检查扭矩差 Delta S'是否达到预设指标。
测试助剂水分与失重：对当批使用的吸酸剂Ca(OH)2、MgO及炭黑进行水分检测，排除原料吸潮因素。
校准模具热电偶与温控场：使用红外测温仪或表面热电偶巡检模具各区域温差，确保模腔温差控制在±2℃以内。
检查二段烘箱排风与风速：确保二段烘箱强力排风系统正常运转，保持新鲜空气对流，避免挥发物积聚产生回滴或形成爆炸性混合气体。
氟橡胶的高性能表现，建立在严格的配合剂活性控制、一段充模成型精度与二段热处理工艺基础之上。
针对双酚体系，核心在于抓好“氧化镁活性、防潮控水、阶梯二段升温”；
针对过氧化物体系，核心在于抓好“真空隔氧防阻聚、过氧化物与 TAIC 配比优化”。
建立全流程的参数监控规范，不仅能消除发粘与起泡问题，更能大幅提高氟橡胶密封件在高温苛刻环境下的回弹耐久性与服役寿命。
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion
