一、 耐油标杆的“服役之困”
在工程机械液压系统、汽车燃油管路、变速箱油封以及变压器密封垫圈中，丁腈橡胶（NBR）凭借出色的耐非极性矿物油、耐燃油性能以及优异的性价比，始终是应用最广泛的耐油弹性体材料。
然而，在实际工况或长期储存中，NBR 密封制品常常出现以下几类致命失效：
工况服役后体积收缩、严重发硬变脆：密封圈在高温油中浸泡几百小时后，硬度从 Shore A 70 飙升到 85 度以上，断面失去弹性甚至碎裂，导致密封面发生严重内漏。
表面早期龟裂与老化开裂：尤其是在油气交界处、接触臭氧或受光照的受拉伸部位，短期内便布满深层裂纹。
存放期间表面析出喷霜：制品刚入库或出库几天，表面泛起一层白霜或油状发粘物质，不仅污染装配管路，更导致胶料内部有效助剂浓度锐减。
很多配方工程师遇到这些问题时，常常陷入“加更多耐油生胶”或“加大防老剂用量”的误区，结果往往顾此失彼。
NBR 密封件的长期稳定性，本质上是聚合物极性平衡、介质抽提热力学与多重防老协同体系的综合体现。本文将从分子结构、油品相互作用机理到配方实战，全景拆解 NBR 的耐油耐老化核心技术。

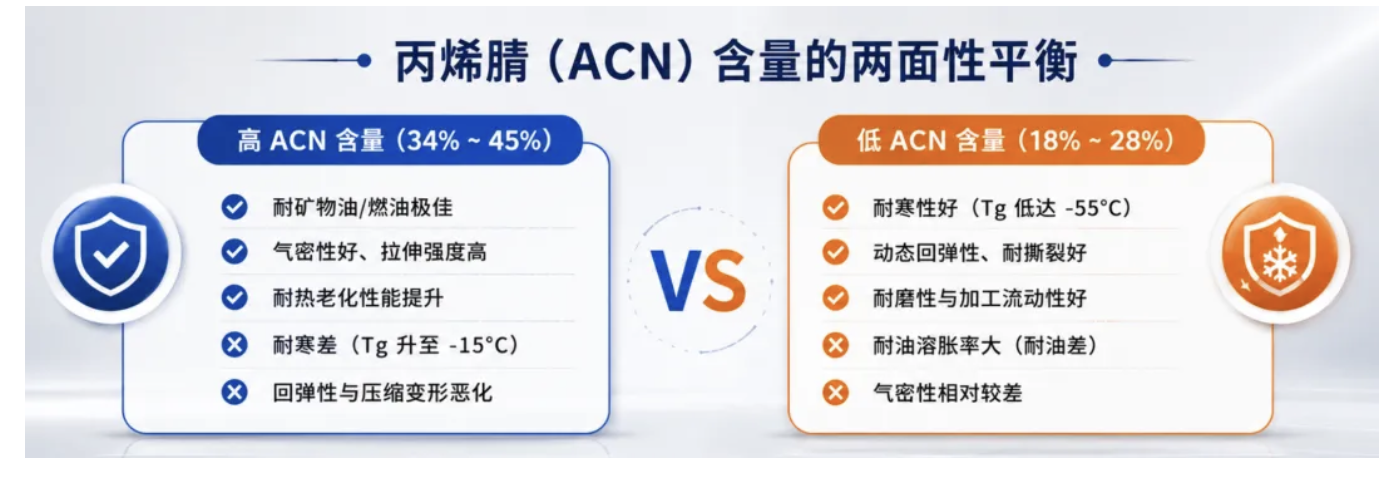

二、 核心机理：丙烯腈（ACN）含量的“双刃剑”与极性平衡
NBR 是由丁ding二er烯xi（BD）与丙烯腈（ACN）经乳液共聚而成的高分子zi弹dan性体。ACN 结构中带有一个极性极强的氰基（-CN），它正是 NBR 具有耐非极性油性能的根本原因。
配方选型准则：
静态耐油极化环境（如重载液压油封）：优先选用 中高/高 ACN 含量（33% ~ 40%） 生胶，确保油品介质在接触面难以渗透。
严寒或动态弯曲密封（如北方户外工程机械）：必须权衡低温弹性与耐油性，选用 低/中 ACN 含量（26% ~ 28%） 生胶，或采用高低 ACN 搭配共混以兼顾两端性能。
三、 深度剖析：为什么密封件在油中反而“缩水硬化”？

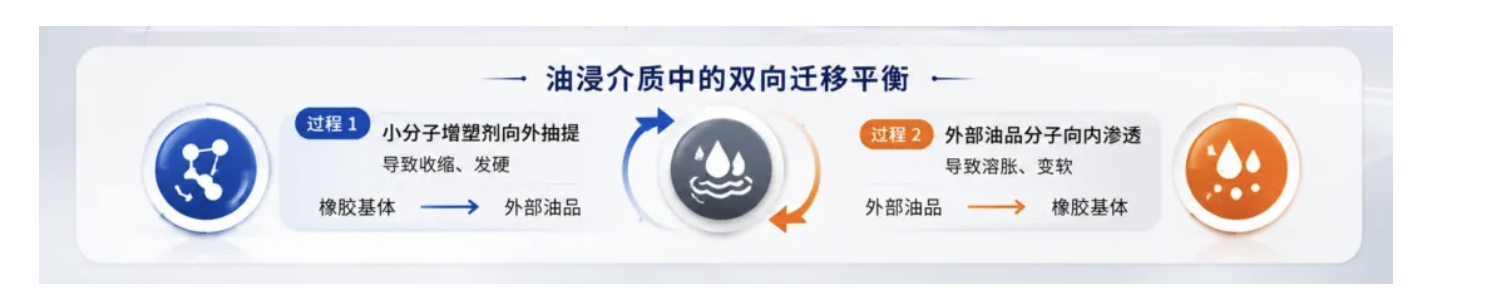

许多人以为耐油橡胶在油中只会“溶胀变大”，但在高温矿物油中，NBR 制品最常见的失效形式却是体积收缩与硬度飙升。这一现象背后的物理化学机理包含两个同时发生的竞争过程：
抽提效应大于溶胀效应：配方中常加入小分子单酯类增塑剂（如 DOP、DBP、DOA 等）。这些小分子极易被外部热油溶剂化抽提出来；而对于高 ACN 胶料，外部矿物油又难以渗入补充体积，最终导致橡胶内部空化、硬度骤增、体积萎缩，密封预紧力瞬间丧失。
后交联与热氧交联反应：在100- 120℃高温油环境下，丁ding二er烯xi链段上的残余双键在残余硫化剂与氧的催化下继续发生深度交联，使交联网络过度致密化，宏观表现为脆化发硬。
对策方案：
改用耐抽提聚酯类增塑剂：在耐高温热油配方中，禁用低分子量邻苯类单酯增塑剂，改用中高分子量聚酯增塑剂（聚己二酸丙二醇酯等，分子量 2000~4000）或聚醚/聚酯复合型耐抽提增塑剂。
降低总增塑剂份数：尽量依靠生胶门尼黏度控制与加工助剂实现流动性，减少可被抽提组分的总量。
四、 防老体系实战：构建油浸热氧与臭氧的双重屏障
防老剂在油中的流失速度比在空气中快数倍。普通游离态小分子防老剂会迅速随油被萃取带走，导致橡胶失去保护。
1. 耐油长效热氧防老体系搭配
主防老剂（对dui苯an二er胺an类 + 喹kui啉lin类）：
防老剂RD（TMQ 聚合三甲基二氢喹kui啉lin）：具有极高的耐热氧老化能力和相对较低的油品抽出率，通常作为 NBR 的核心抗热氧骨架（建议加量1.5-2.5phr）。
防老剂4010NA /4020（6PPD）：提供卓zhuo越yue的动态疲劳保护和耐屈挠性能，但需注意在浅色制品中具有变色污染性。
协同防老剂（咪唑类）：
防老剂 MB/MBZ（2-硫醇基苯并咪唑锌盐）：与RD具有极其显著的协同增效作用，能有效分解过氧化物并钝化油品中的微量重金属离子（如液压系统中的铜、铁微屑催化剂），建议配合添加 0.5-1.5phr。
2. 抑制表面开裂与臭氧龟裂
由于 NBR 主链含大量双键，其抗臭氧能力较差。
微晶石蜡的极性迁移：添加熔点在60-68℃的微晶蜡（1- 2phr），利用其与 NBR 适度的不相容性，在密封件表面迁移形成一层微观物理防护蜡膜，隔绝空气中的臭氧。
并用 20%~30% PVC 或三元乙丙（EPDM）：对于要求严苛耐天候/臭氧环境的密封件，采用 NBR/PVC 共混改性（如 70/30 NBR/PVC），借助饱和链段彻底封闭臭氧攻击位点。
五、 析出喷霜（Blooming）全景排查与控制
喷霜的本质是配合剂在橡胶基体中的实际添加浓度超过了其热力学饱和溶解度，在温差变化或停放过程中向表面发生过饱和结晶偏析。
| 喷出物类型 | 常见析出成分 | 根本原因分析 | 现场配方纠偏对策 |
| 白色粉状霜 | 游离硫黄、促进剂（如 TMTD、CZ）、氧化锌 | 硫黄或促进剂用量超过溶解度上限；硫化欠硫导致未反应助剂游离。 | 1. 采用有效硫化（EV）或半有效（SEV）体系，降低单质硫用量（≤0.5）； 2. 改用溶解度更高的复合促进剂或预分散母胶粒； 3. 确保一段模压完全正硫化。
|
| 灰白色蜡状霜 | 石蜡、微晶蜡、硬脂酸 | 蜡用量过大，或石蜡牌号熔点与使用环境温差不匹配；硬脂酸用量超标（>1.5phr）。 | 1. 控制蜡总量在 1.5phr以内；
2. 降低硬脂酸用量至0.5- 1.0phr，或改用硬脂酸锌。
|
| 油状粘稠析出 | 增塑剂、防老剂 4020、低聚物 | 增塑剂极性与 NBR 的 ACN 极性不匹配（溶解度参数差值大），发生热力学相分离。 | 1. 选用与 ACN 极性相匹配的极性增塑剂（如对苯二甲酸二辛酯 DOTP、己二酸二辛酯 DOA 等需与 ACN 含量对应匹配）；
2. 降低软化油总量。
|
六、 车间现场配方调控 CheckList
当 NBR 密封圈批量出现油浸发硬、龟裂或喷霜不良时，请依序进行以下 4 步复核：
核算极性溶解度参数（△delta）：确认生胶 ACN 含量与所选用的增塑剂、防老剂极性是否在相容窗口，避免相容性极差导致的快速析出。
评估硫化体系交联键形态：常规高硫体系（多硫键为主）耐油耐热差；耐油密封件应强制采用低硫高促（SEV/EV 体系）或过氧化物交联体系（如 DCP/双shuang叔丁基过氧异丙基苯），构建高热稳定性的单硫键或碳-碳交联网络。
核查增塑剂耐油抽出率：取硫化试片在100℃目标液压油中浸泡72小时，测试体积变化率与硬度差值，若体积收缩大于 5%，立即更换大分子聚酯增塑剂。
统一硫化后停放与清洗规范：模压出模后需在干燥无直射光环境下停放，避免高湿或大温差刺激助剂迅速结晶喷霜。
丁腈橡胶（NBR）耐油密封件的长寿命服役，绝非简单依赖生胶本身的耐油指标，而是在于建立全方位的配方微观平衡体系：
选对 ACN 含量：平衡耐油性与低温弹性；
用对增塑剂结构：以高分子耐抽提聚酯遏制体积收缩与硬化；
配好 RD + MB 复合防老：构建耐油浸、钝化金属的高温防护网；
控好助剂溶解度：杜绝表层结晶喷霜。
通过系统的极性控制与交联网络优化，方能确保 NBR 密封制品在高温、高压油液环境中展现出卓zhuo越yue的服役寿命与零泄漏可靠性！
免责申明：文章内容来源于原创以及网络整理（只负责对文章进行整理、排版、编辑，并不意味着赞同其观点或证实其内容的真实性，如有错误，请指正！因文章和转稿涉及到版权等问题，请作者联系我们，我们会尽快处理。）
