明明两批胶料的门尼黏度测试值一模一样，但在挤出或压延时，一批顺滑光洁，另一批却出现表面粗糙（如“鲨sha鱼yu皮”）、挤出膨胀率极大的问题！
为什么门尼黏度“失灵”了？
因为门尼黏度仅代表胶料在特定剪切速率下的粘性阻力（流动性），却完全忽略了橡胶作为高分子材料的弹性复原（Memory/Elasticity）。
今天我们就引入一个能看穿胶料弹性特性的利器——门尼应力松弛（Mooney Stress Relaxation, MSR），并结合流变性能，彻底破解挤出膨胀与表面粗糙的加工难题！
一、 为什么门尼黏度不够用？认识“门尼应力松弛 (MSR)”

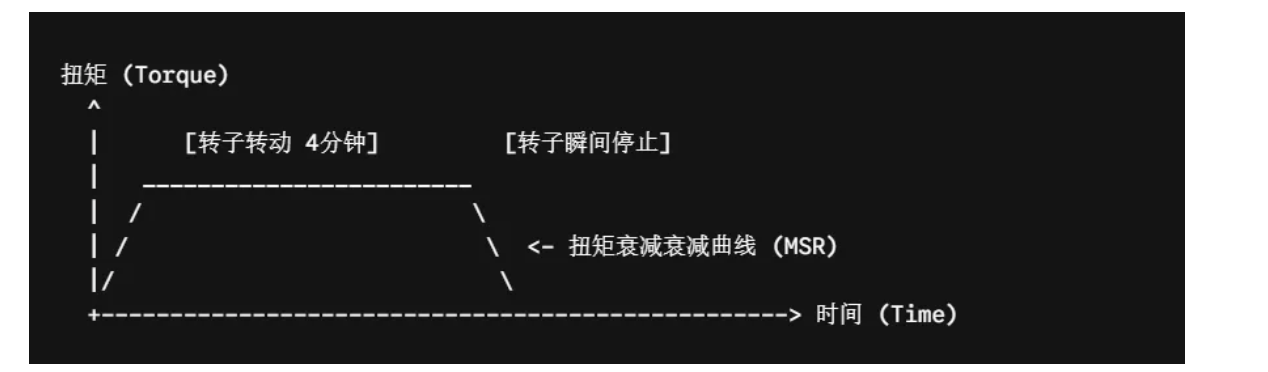

传统门尼测试是在转子转动 4 分钟时测定扭矩值。而门尼应力松弛（MSR）测试，则是在这 4 分钟测试刚结束、转子瞬间停止转动的瞬间，继续记录胶料扭矩随时间衰减（松弛）的曲线。
松弛快（斜率大 / MSR 值高）： 说明胶料以粘性为主，分子链能够快速滑动并释放应力。挤出膨胀小、表面光洁。
松弛慢（斜率小 / MSR 值低）： 说明胶料以弹性为主，分子链记忆强，残留内应力大。挤出膨胀大、易回弹、表面易粗糙。
总结： 门尼黏度告诉你胶料“硬不硬”，而 MSR 告诉你胶料“弹不弹”。
二、 挤出/压延两大痛点的流变学真相
1. 挤出膨胀率大（Die Swell）
机理： 胶料在挤出机螺杆和口模内受到强力的挤压与剪切，分子链被强行拉长（取向）。一旦离开口模，约束消失，高分子链的“弹性记忆”会迅速收缩复原，导致挤出物截面比口模大很多。
流变原因： MSR 松弛速率太慢（弹性过强）、高分子量长链占比过高或交联网络/微凝胶较多。
2. 表面粗糙 / 鲨sha鱼yu皮现象（Sharkskin）
机理： 胶料经过口模出口瞬间，流体内部与口模壁接触层的流速差极大（剪切速率梯陡）。当胶料表层的拉伸应力超过其临界破裂强度时，表面就会发生微观破裂。
流变原因： 胶料粘弹性不匹配、熔体强度不足或在口模壁处发生流体打滑（Slip）。
三、 基于 MSR 与流变的破解实操指南
遇到挤出膨胀大或表面粗糙时，可以从配方、工艺与设备三个层面精jing准zhun调控：
1. 配方层面：调整“粘弹性”平衡
| 调控方向 | 具体实操方法 | 流变学作用原理 |
| 拓宽分子量分布 | 引入低分子量成分（如小分子量生胶或低黏度树脂） | 低分子量成分充当“内润滑剂”，加速应力松弛，降低 MSR |
| 增加加工助剂 | 添加均匀剂、脂肪酸酯或芳香烃油 | 降低分子链间缠结，降低挤出口模处的剪切应力 |
| 优化填料体系 | 适当提高高结构炭黑或偶联改性白炭黑的分散度 | 增强填料与橡胶的相互作用，减少微观应力集中 |
2. 工艺层面：给分子链“松绑”的时间与能量
提高挤出/压延温度（适度）： 提高温度可以显著加快分子链的运动速度，使 MSR 松弛加快，降低弹性复原。但需注意防止焦烧。
降低螺杆转速 / 挤出速度： 降低剪切速率，给高分子链在口模内部足够的应力松弛时间。
延长母炼胶停放时间： 混炼胶出炉后停放 12~24 小时，让混炼过程中产生的物理内应力充分释放后再进行挤出或压延。
3. 设备/模具层面：优化流场结构
增大口模入口流道缓冲角（渐变段）： 避免直角或剧烈收缩的口模设计，采用平缓过渡的流道，减少骤然剪切引起的内应力积累。
增加口模定型段长度（L/D 比）： 延长胶料在口模内的停留时间，使分子链在出口前就完成部分应力松弛。
门尼黏度（ML）与门尼应力松弛（MSR）是评估橡胶加工特性的“双子星”。
在日常生产中，建立 “门尼黏度 + MSR 松弛率” 的双重检验标准，能够提前筛选出那些“门尼合格但挤出一定报废”的离谱胶料。通过调控分子量分布、优化流道设计及添加加工助剂，即可彻底解决压延挤出过程中的膨胀与粗糙难题！
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion
