在橡胶制品的生产过程中，混炼绝jue对dui是决定产品品质的“第di一yi道坎”。
很多工厂的生产技术人员或配方工程师常常遇到这样的头疼事：明明配方都是严格按比例称量的，但混炼出来的胶料要么填料分散不均（出现白点、黑点），要么门尼黏度波动大，甚至有时候胶料还没出料，在密炼机里就发生了“焦烧”（提前硫化）。
这到底是配方出了问题，还是混炼设备没用对？
今天，我们就抛开那些晦涩难懂的高分子化学公式，用最通俗易懂的语言，聊一聊橡胶混炼的核心设备——密炼机（Internal Mixer）的内部秘密，以及如何在实际生产中通过优化参数，炼出高质量的混炼胶！
一、 混炼的本质：把“黑白粉末”完美揉进“橡胶大分子”
生胶本身的黏度极高，就像一块硬邦邦的无味泡泡糖，如果不经过处理，它根本无法与炭黑、白炭黑、硫黄等各种粉末状或液体的配合剂结合。
混炼的最终目的，就是要把这些配合剂均匀地“揉”进橡胶的大分子网路里。在这个过程中，其实包含了两种完全不同的物理动作：
分布混炼（Distributive Mixing）： 简单来说，就是“位置的挪动”。把集中在一起的填料颗粒，均匀地撒落到密炼室的各个角落，但不改变填料颗粒本身的大小。
分散混炼（Dispersive Mixing）： 这是最关键的一步，指的是“力的破碎”。炭黑或白炭黑在刚加进去时，往往是成团的“二次聚集体”，必须依靠密炼机转子施加的强强大剪切力和拉伸力，把这些大颗粒强行“粉碎”成微米级甚至纳米级的微小颗粒。
如果分散混炼没做好，橡胶制品在使用过程中就会出现应力集中，导致拉伸强度下降、易撕裂、耐磨性变差。
二、 切线型 vs 啮合型：你的转子选对了么？

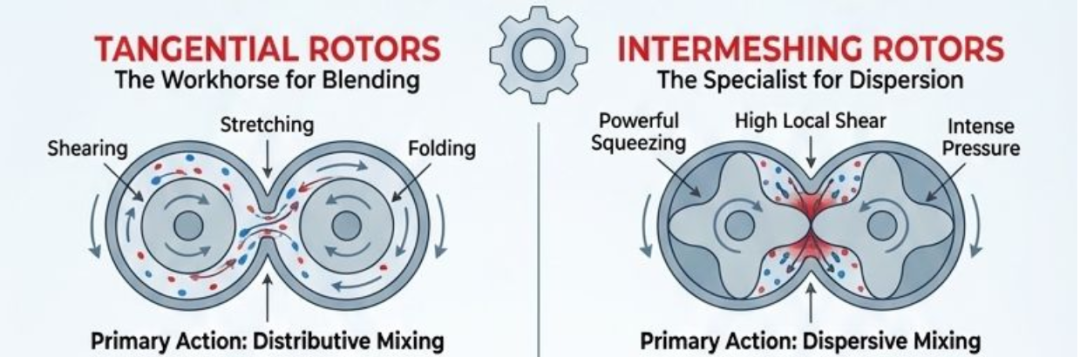

走进混炼车间，你会发现密炼机长得都差不多，但它的“心脏”——转子（Rotor），却大有讲究。目前工业上最主流的密炼机转子分为两大阵营：切线型（Tangential） 和 啮合型（Intermeshing）。
| 比较维度 | 切线型转子 (Tangential) | 啮合型转子 (Intermeshing) |
| 工作原理 | 两个转子互不接触，外圆切线运转，转速通常不同 | 两个转子凸棱相互啮合，等速反向旋转 |
| 主要混炼作用 | 依靠转子顶端与密炼室内壁之间的狭缝进行剪切 | 依靠两个转子相互啮合的间隙进行强力拉伸与剪切 |
| 散热/温控能力 | 散热面积相对较小，温控较慢 | 温控极ji佳jia，比表面积大，散热能力显著提高 |
| 适用场景 | 吃料快、产量大，非常适合轮胎等大批量母炼 | 剪切拉伸强、温控精jing准zhun，极其适合白炭黑体系及高品质橡胶制品 |
在实际生产中，如果你炼的是传统的炭黑胶料，追求高产量，切线型密炼机是性价比较高的选择；但如果你生产的是高档密封件、减震件，或者配方中含有大量的高活性白炭黑，啮合型密炼机则是避免胶料过热焦烧、保证高分散度的不bu二er之zhi选xuan。
三、 混炼实操中的三大“避坑”关键参数
掌握了设备原理，在日常排查混炼缺陷时，我们重点要抓好以下三个关键工艺参数的控制：
1. 填充系数（Fill Factor）：切忌过饱或过空
密炼室不是越大装得越多越好。填充系数一般控制在 0.7 ~ 0.85 之间（即装70%到85%的体积）。
装得太满： 胶料在密炼室内没有翻转和运移的空间，形成“死角”，翻动困难，导致局部过热。
装得太少： 压砣（上顶栓）压不到位，转子抓不住胶料，变成了“空转”，剪切力达不到，炭黑根本压不进橡胶里。
2. 压砣压力与“位置控制”
以往气动压砣压力不稳定，容易随着工厂气压波动而变化。现在先进的密炼机都采用了液压压砣和数字位置控制。
在填料刚刚加进去时，采用较高的压砣压力，能迅速把粉料“逼”进橡胶基体中；当炭黑基本吃进去（达到黑结合点 BIT，Black Incorporation Time）后，适当降低压砣压力，可以有效减少胶料往上挤入喂料槽缝隙的情况，既保护了设备，又减少了胶料污染。
3. 掌控“黑结合点”（BIT）与控温排料
观察密炼机的功率曲线（通常被称为“指纹图谱”），当填料加入压砣下压后，功率会迅速飙升到一个峰值，随后开始下降，这个峰值点就是著zhu名ming的 BIT 点。
在BIT点之前，材料处于“橡胶+粉末”的双相状态；
过了BIT点，粉末被橡胶包覆，变成了真正的“混炼胶”。
在混炼过程中，要密切关注温度传感器。如果在混炼后期温度上升过快（超过130°C），橡胶分子链容易发生无热硫化反应导致焦烧。此时应及时通过降低转速或开启变频调速来控温，确保胶料在安全温度下完成均匀化。
橡胶混炼看似只是“把东西扔进机器里搅拌”，实则是一门集机械、流变学与热力学于一体的精细工艺。
要想获得批次稳定、无缺陷的混炼胶，不仅需要对配方了如指掌，更要懂得根据密炼机的转子特性、填充系数和温度曲线来动态调整工艺。只有设备、配方与工艺三者完美契合，才能真正炼出高性能的优you质zhi橡胶！
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion
