在橡胶制品模压成型工艺里，有一个死死卡住产品尺寸精度、让无数模具师傅和配方技术员抓破脑袋的“终zhong极ji难题”——硫化制品收缩率（Rubber Shrinkage Rate）。橡胶和金属不一样，模具是热的，产品冷却后是缩小的。怎么精jing确que计算、怎么把最准确的收缩率给抠出来？

　　一、 什么是收缩率？计算公式是什么？

　　收缩率，就是制品在热模具里刚定型时的尺寸，和它出模冷却到室温后的尺寸，这两者之间缩水的百分比。

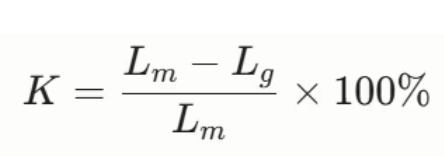

　　国标通用计算公式：

　　K： 制品的线性收缩率（%）。

　　Lm： 模具型腔在室温（一般按 20℃）下的实际尺寸（单位：mm）。

　　Lg： 硫化制品冷却到室温（24小时后）的实际尺寸（单位：mm）。

　　模具尺寸到底该怎么开？

　　模具师傅在雕刻型腔时，必须把收缩率提前“放大”加进去：

　　橡胶的线性收缩率一般在1.5% - 3.5%之间。看着也就几个百分点，但如果是一个 100mm 的大减震块，差1%就是 1mm 的巨大误差，

　　二、 影响收缩率的因素有哪些？

　　很多老铁抱怨：“厂长，我直接套用手册上的2%去开模，为什么做出来的尺寸还是不对？”

　　因为橡胶收缩率是个“变色龙”，在车间里有以下四大幕后操cao盘pan手在随时改变它的数值：

　　1. 胶种的基因（不同生胶，收缩不同）

　　不同的生胶分子链，它的热胀冷缩系数完全不同：

　　氟橡胶（FKM）、硅橡胶（MVQ）： 收缩率大到惊人，通常在2.5% - 3.5%甚至更高。

　　天然橡胶（NR）、丁腈橡胶（NBR）： 收缩率相对听话，一般在1.5% - 2.0%左右。

　　2. 配方的填充量（油和粉加得越多，收缩越小）

　　整个配方里，只有生胶本身是最zui爱ai热胀冷缩的。炭黑、碳酸钙、白质石粉这些无机填料，它们的尺寸在硫化温度下几乎稳如泰山。

　　规律： 配方里的生胶含量（含胶率）越高，收缩率就越大；炭黑、填料加得越满，收缩率就越小！ 软化油（机油、石蜡油）如果加多了，收缩率反而会往上飘。

　　3. 硫化温度与火候（温度越高，收缩越狠）

　　像咱们前几天聊的，为了拼产量乱加温，从140℃提到170℃。硫化温度和室温的温差（Delta T）拉得越大，产品出模冷却时的瞬间热收缩就越猛。

　　制品如果需要二次硫化（比如氟胶、硅胶进烘箱烤 24 小时），产品在烘箱里被烤走了挥发物、交联网更加紧密，尺寸还会二次缩水，核算收缩率时必须把这部分“二次损耗”算进去。

　　4. 模具的结构与流动方向（顺着流和横着流不一样）

　　胶料在型腔里被压机强力向前平推流动时，分子链被拉成了直线（定向排列）。

　　纵向（顺着胶料流动方向）： 收缩率小。

　　横向（垂直于胶料流动方向）： 收缩率大。

　　如果制品里面带有铁芯、金属骨架，骨架是不缩水的，它像骨头一样死死撑住橡胶，带金属骨架方向的橡胶收缩率会断崖式暴跌到 0.5%甚至接近 0。

　　三、 车间怎么确定“最准确”的收缩率？

　　指望翻手册、查表格去定精密O型圈的收缩率，基本等于买彩cai票piao。厂长教大家一套车间里稳如泰山的“精jing准zhun三步卡位法”：

　　第di一yi步：用“含胶率经验公式”做粗略一刀

　　在设计试验模具前，工艺员根据配方里的填料体积比，利用行业经典经验公式进行初定。

　　比如普通丁腈胶，含胶率在50%左右，常规模压，初定收缩率K≈1.8% - 2.0%。

　　第二步：打样测真值（车间最硬核的“飞边样模法”）

　　千万别一上来就开十几万的几十穴大模具！必须先做一把单穴的试验样模。

　　用试验模具在车间的实际压机上，用实际要生产的混炼胶料、同样的硫化温度、压力和时间压出5到10个样品。

　　如果有二段硫化，老老实实拉进烘箱烤够时间。

　　样品出模后，在仓库放置 24 小时彻底定型、冷却到室温。

　　用三坐标或精密卡尺，量出样模腔的尺寸Lm，和制品的实际尺寸Lg，代入公式 K = (Lm - Lg) / Lm，求出最真实的收缩率绝jue对dui值！

　　第三步：针对流动和形变进行“局部微调”

　　拿到试验真值后，微调大模具的刀路：

　　厚度方向： 橡胶模压时厚度方向压缩剧烈，通常厚度收缩率比径向（宽度）收缩率大0.2% - 0.4%，开模时厚度型腔要额外留点余量。

　　卡准门尼黏度： 保证混炼胶的门尼黏度大批次稳定。如果今天门尼太高（胶硬）、明天门尼太低（胶稀），胶料在型腔里的内应力不一样，压出来的收缩率依然会飘。
