《 密封件设计判断系列》：
3 为什么某输入指zhi定dingPTFE复合结构，最zui后hou却用了氟橡胶体系油封结构？
适合人群：制造业工程师、密封件设计/开发工程师
前面写了一篇密封件设计判断系列： NO.2 为什么高速油封反而做得更“硬”？（2. 为什么高速油封反而做得更“硬”？）。
前两篇，分享的是工况确定后，如何设计或者选择油封结构。这次我遇到的是另一个问题，假如初期图纸已经指zhi定ding了PTFE复合密封方案，是不是意味着设计已经结束了？我当时也这么认为，直到遇到某高速旋转油封项目，发现输入要求用PTFE 复合结构，最终量产供货却变成了氟橡胶体系油封结构。许多人以为：输入指zhi定ding结构=最zui优you解jie，可是，实际是输入指zhi定ding的“初始假设”，不是”工程结论“。
首先，我确认初期输入要求使用PTFE复合方案。
其次速度：速度极高，属于工程级高速区间。我的第di一yi反应也是，PTFE耐磨性好，摩擦系数低，看起来是最zui优you方案。但是继续往下看工况，我开始怀疑这个判断。
接着看速度越高，主要考虑的是轴的偏心和跳动。所以对轴要有更好的偏心追随能力。而PTFE刚性高，偏心追随差。并且假如长时间运行，PTFE唇口的回油槽容易积碳或是泥水堵塞。那PTFE更加不合适。
然后再看压力、温度、防尘等等，两种结构不相上下。
最zui后hou考虑到安装：PTFE复合结构实际安装需要专用工具，比较麻烦→不考虑。
那如果我是当时的设计工程师，我会考虑高速、偏心、使用成本、安装等方面结合后，推断出从PTFE复合密封体系 → 弹性+刚性氟橡胶体系油封组合方案或许就是比较合适的选择。

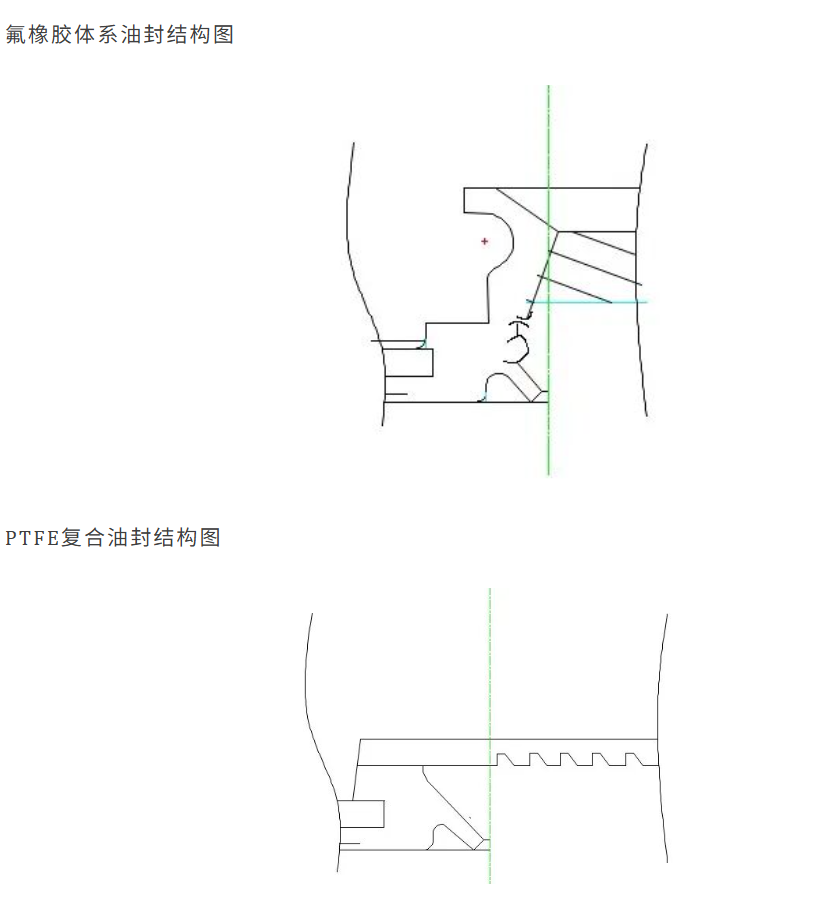

如图是两种结构的示意图（只做示意作用）
如果让我重新做一次这个项目，我不会一开始就去纠结是用PTFE复合结构还是氟橡胶体系油封结构。我会把工况拆开，哪个因素最关键？哪个只是工况约束？而哪个又可以妥协？最zui后hou再决定材料，而不是一上来就决定材料。那这也是我这次复盘想和大家分享的收获。
由于对应产品时间较久，目前无法确认当年最终选择氟橡胶体系油封结构的真实决策记录，因此本文后半部分属于基于公开工程经验的结构性推演，不涉及任何客户设计方案复现。
