《 密封件设计判断系列》：4 为什么有的高速油封反而设计的更“柔”

　　前面写了一篇密封件设计判断系列：3 为什么某输入指zhi定dingPTFE复合结构，最zui后hou却用了氟橡胶体系油封结构？详细链接3. 为什么某输入指zhi定PTFE复合结构，却用了氟橡胶体系油封结构？

　　近期，在产品结构中发现一个关于高速油封刚度设计的案例。之前文章中我分享过，对于高速、偏心较大、防尘要求不高的工况，有些油封会通过缩短结构、提高刚度的方式，来提高唇口稳定性。但是，这次分析的结构却出现了一个不同现象：虽然线速度更高，但油封结构的等效几何刚度反而更低。这是为什么呢？

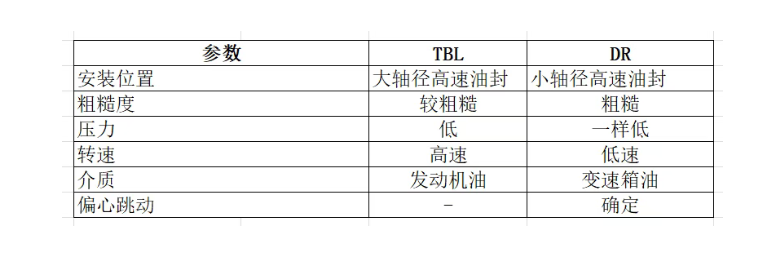

　　首先，我整理了两种油封的使用工况，如下表:

　　通过工况对比，按照传统经验，我的第di一yi反应是：

　　高速工况意味着更高的摩擦热和唇口稳定要求，因此应该采用更高刚度的结构。也就是---应该通过缩短唇部长度、增加结构支撑，提高几何刚度。

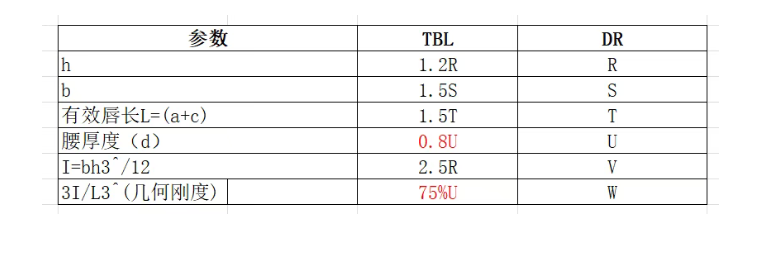

　　为了验证我的想法，我尝试将油封主唇区域简化为悬臂梁结构，重新计算了两种油封的几何刚度。汇总表格如下所示：

计算结果出现了一个反直觉现象——结果显示：TBL油封的截面惯性矩I更大。说明：在相同材料弹性模量条件下，TBL主唇截面具有更高的抗弯能力，更不容易发生局部弯曲变形。

　　不过虽然TBL的I更大，但整体等效几何刚度反而更低。同时，TBL油封腰厚也更薄。

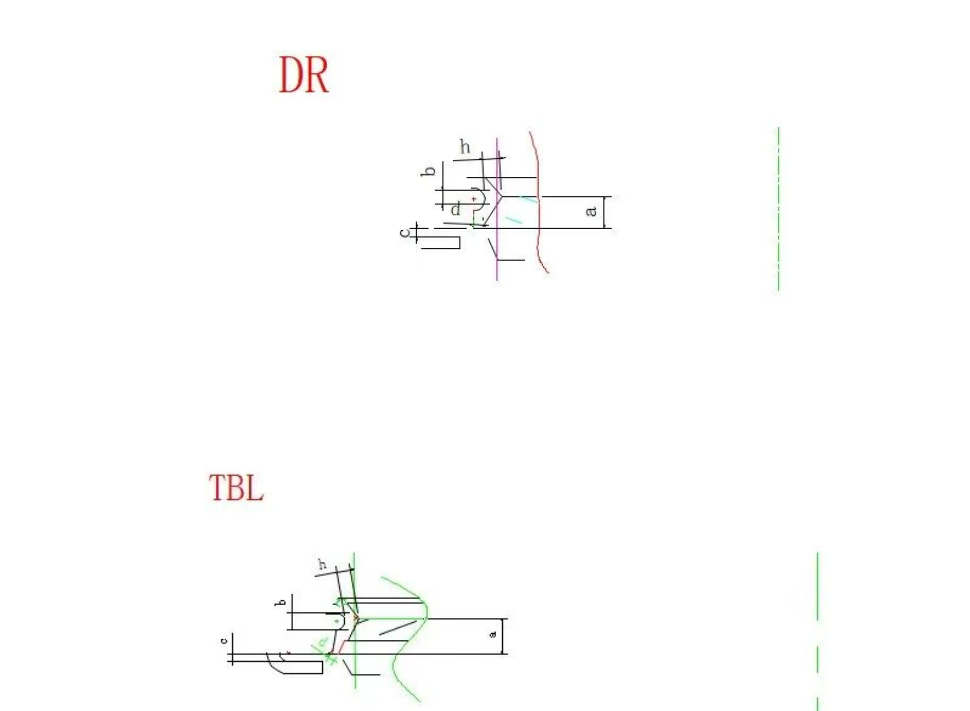

　　如图分别是TBL 和DR对应的示意图：

　　那回到之前的问题：为什么高速曲轴油封反而采用更柔的结构？如果假设两者材料硬度接近，那么可以推测：

　　两种油封面对的核心问题不同。

　　TBL油封主要面对：更大的轴径；更高的线速度；更高的摩擦热负荷。

　　核心矛盾可能是：降低摩擦发热，维持热平衡。

　　因此设计上可能通过：

　　增加有效唇长；降低结构刚度；减少径向接触压力；降低摩擦功耗。

　　TR油封主要面对：偏心；轴跳动；动态追随要求。

　　核心矛盾可能是：保持唇口稳定接触。

　　因此可能采用：

　　更短结构；更高支撑刚度；提高唇口跟随能力。

　　我觉得通过这个案例可以发现：高速并不意味着一定需要更硬的油封。

　　我想真正的设计目标是：根据主要的失效风险，在接触压力、摩擦热和动态追随之间寻找平衡。

　　我感觉收获的话用一句话总结：TBL油封可能通过降低结构刚度换取热平衡和低摩擦；DR油封则可能通过提高刚度保证动态密封稳定。两者不是谁更好，而是针对不同工况的设计权衡。

　　注： 以上shang分fen析基于理论结构特征和工程经验推演，实际设计意图仍需结合完整工况、材料参数及验证数据确认。
