很多做橡胶技术和生产的朋友都吐槽过：白炭黑胶料太“难伺候”了！要么在密炼机里吃不进料、产生“打滑”；要么反应温度控制不好，直接导致胶料提前焦烧（Pre-vulcanization）；甚至出片后搁置几天，胶料还容易发生“返生”（硬化/喷霜）。

　　出现这些问题，90%的原因都是因为没有掌握好硅gui烷wan化反应（Silanization）的“温度生死线”。

　　今天我们就彻底理清白炭黑+硅gui烷wan偶联剂混炼的核心机理，拆解其中最关键的 3 个温度控制点，帮助大家告别打滑与焦烧！

　　一、 为什么白炭黑混炼，本质上是一场“化学反应”？

　　普通的炭黑混炼主要靠物理剪切和吸附；但白炭黑不同，它的表面密布着极性极强的硅羟基（-Si-OH）。

　　相互团聚。 硅羟基之间极其亲和，白炭黑颗粒非常容易像磁铁一样聚集成团，难分散。

　　排斥非极性橡胶。 生胶（如 NR、SBR、BR）多为非极性，与极性的白炭黑“水火不容”。

　　吃吃吃！吃掉促进剂。 硅羟基呈弱酸性，会大量吸附碱性硫化促进剂，导致后续硫化速度变慢、加不熟。

　　为了解决这些问题，必须加入硅gui烷wan偶联剂（如常用的 Si69、Si75 等）。

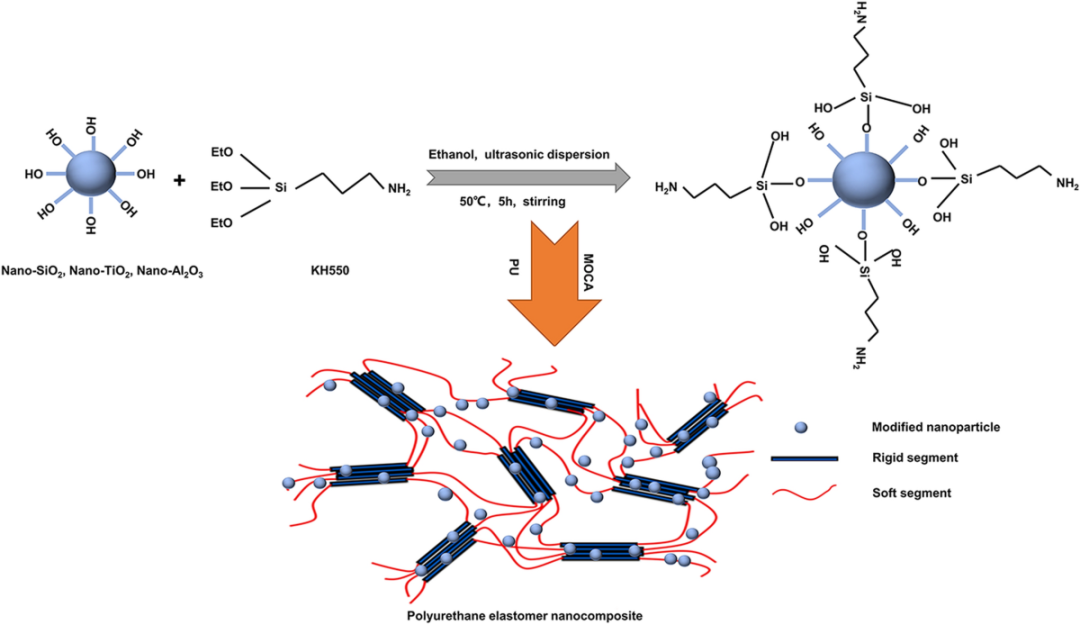

　　硅gui烷wan化的本质： 偶联剂的一端（硅gui烷wan氧基）在密炼机里与白炭黑表面的硅羟基发生缩合反应（脱去小分子乙yi醇chun），把白炭黑表面“改性”成非极性；另一端（多硫基）在后续硫化时再与橡胶大分子交联。

　　也就是说：密炼机此时不仅是“搅拌机”，更是一个“化学反应器”！

　　二、 白炭黑混炼的 3 个关键温度点

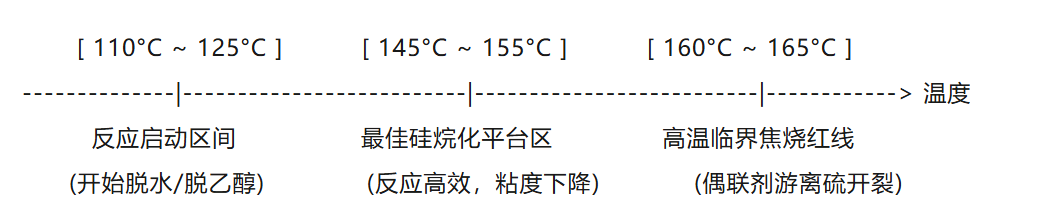

　　既然是化学反应，就对温度极其敏感。温度低了反应不充分，温度高了胶料直接报废。掌握以下 3 个关键温度，混炼就成功了一半：

　　1. 启动温度：110°C ~ 125°C（反应开始）

　　发生了什么： 偶联剂开始与白炭黑表面的硅羟基发生第di一yi阶段的物理吸附与初步化学缩合，开始释放少量的乙yi醇chun蒸气。

　　工艺要点： 此阶段胶料黏度很高，密炼机负荷大。如果此时温度升得太快，水分和乙yi醇chun蒸气来不及排出，容易在胶料内部形成气孔，或者造成上顶栓处打滑。

　　2. 黄金反应平台区：145°C ~ 155°C（必须保持 2~3 分钟！）

　　发生了什么： 这是硅gui烷wan化反应效率最zui高gao最完美的区间！偶联剂与白炭黑表面高效结合，白炭黑的表面极性被大幅降低，胶料门尼黏度开始明显下降，流动性变好。

　　工艺要点（重点！）：

　　很多工厂为了追求产能，温度一到 150°C 就急着排料，这是大错特错的！如果在这个区间停留时间不够（未反应充分），残余的硅羟基会在后续储存时重新团聚，导致胶料返生、粘辊。

　　必须通过变频调速或调整压砣压力，让胶料在这个温度区间“恒温保温” 2 到 3 分钟，确保反应彻底。

　　3. 焦烧警戒红线：160°C ~ 165°C（绝jue对dui不能越界！）

　　发生了什么： 常用偶联剂（如 Si69）分子结构中含有多硫键（-S?-）。当温度超过 160°C（有些活性更高的偶联剂甚至在 155°C 以上），这些多硫键就会断裂，释放出游离硫！

　　严重后果： 游离硫一旦释放，就会提前与生胶大分子发生交联反应——这就是密炼机内提前焦烧（俗称“熟胶”）。一旦焦烧，胶料就会出现颗粒、结块，流动性丧失，整车胶直接报废。

　　三、 白炭黑混炼“打滑”与“焦烧”排查指南

　　四、 总结与建议

　　白炭黑+硅gui烷wan偶联剂的混炼，关键在于“分段加料”与“精jing准zhun控温”：

　　加料顺序： 生胶小练预热→加 1/2 白炭黑 + 硅gui烷wan偶联剂（充分吃粉）→加剩余白炭黑 + 助剂→最zui后hou加软化油。

　　温度控制： 快速升温至 145°C ~ 155°C→降速保温反应 2~3 min→严格控制排料温度 < 155℃。

　　搞懂这几个关键温度点，不仅能有效解决打滑和焦烧问题，还能大幅提升白炭黑在橡胶中的分散度，让橡胶制品的耐磨性、撕裂强度和降低滚动阻力表现提升一个台阶！

　　特别声明：

　　Special statement:

　　转载其他网站内容仅供参考，以传递更多信息而不是盈利。

　　Reprinting content from other websites is for reference only, to convey more information rather than for profit.

　　版权属于原作者。如有侵权，请联系删除。

　　Copyright belongs to the original author. If there is any infringement, please contact us for deletion
