门尼黏度是衡量橡胶分子量大小、加工性能以及流动性的“风向标”。门尼太高，胶料硬、压不动、易焦烧；门尼太低，制品物理性能下降、模压容易溢边、粘模。
今天，我们就从生胶原料、混炼工艺、测试误差三大维度，深度拆解门尼黏度波动的根本原因，并奉上一份实用的现场排查与降黏实操指南！
一、 先排除“假的波动”：门尼测试本身的4个隐形坑
在怀疑设备或配方之前，第di一yi步必须确保测试结果是准确的。门尼黏度对测试条件极其敏感，很多时候“波动”其实是测试误差造成的。
测试停放时间不一致（最常见）：
刚出料的混炼胶处于应力松弛和分子链恢复期，停放 2 小时测试与停放 24 小时测试，门尼值可能有 3~5 个单位的差异。
规范： 必须严格统一测试前的停放时间（建议停放 4~24 小时，且环境温湿度保持恒定）。
预热时间与测试温度偏差：
标准门尼测试通常为ML(1+4)100℃（预热1分钟，转动测试4分钟，温度100℃。如果门尼仪模腔温度偏差1℃，门尼值就可能波动 1~2 个单位。
试样气泡与装样量：
试样中有气泡，或者切样体积不够、模腔未填满，会导致转子受力不均，测试值偏低。

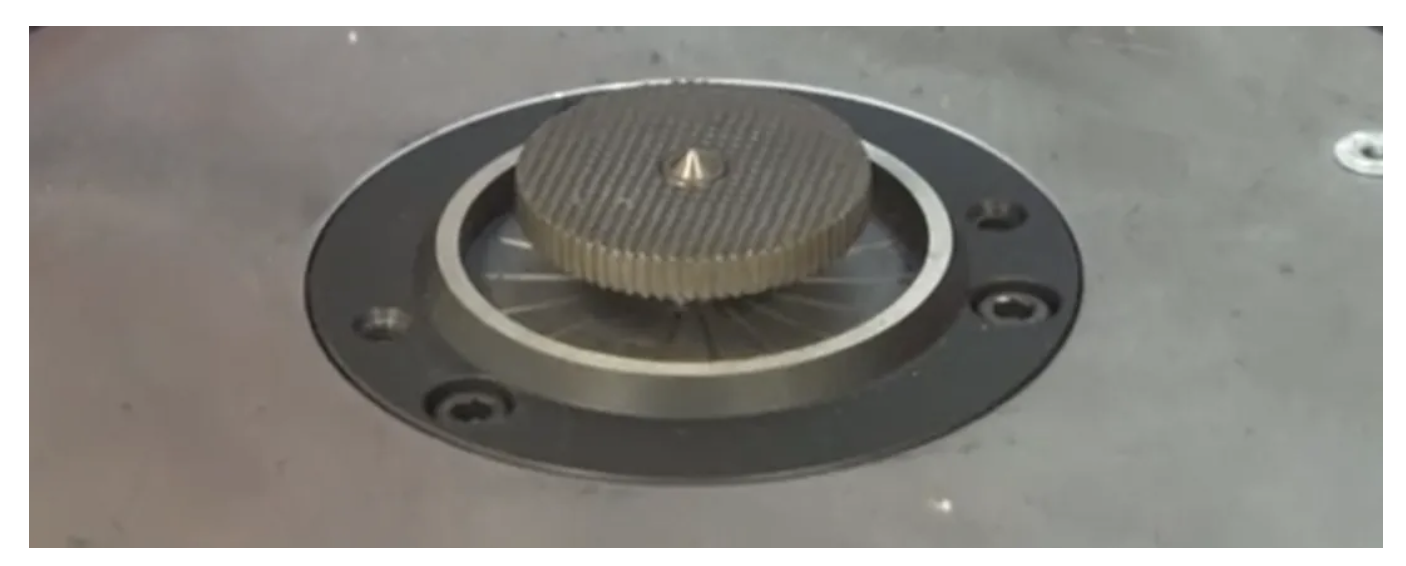

转子表面磨损或污染：
转子网纹被残留胶料填满或磨损变光滑，会造成胶料在测试时打滑，测出的门尼值虚低。
二、 门尼波动全排查：从生胶到混炼胶的“漏斗法则”
如果排除了测试误差，门尼依然忽高忽低，请按照以下漏斗路径进行逐一排查：
生胶批次波动 / 凝胶含量
↓
塑炼工艺 / 塑解剂加量
↓
密炼机装胶量 / 填充系数
↓
混炼能量输入 (温度×时间×功率)
↓
软化剂/填料吸收与吃粉状态
1. 源头排查：生胶批次与“凝胶”问题
天然橡胶（NR）： 天然胶的原始门尼波动范围较大（即使是同一标号，不同批次也可能相差 5~10 个单位）。此外，天然胶在储存过程中会发生“贮存硬化”现象，导致门尼升高。
合成胶（SBR/BR/EPDM）： 注意检查生胶的分子量分布以及是否存在“微凝胶”。如果生胶本身存在批次结块或凝胶，混炼时极难打散，会导致门尼异常偏高。
2. 塑炼环节：剪切力与温度没控制好
对于需要塑炼的胶种（如 NR），如果采用开炼机或密炼机塑炼：
塑炼温度过高（100°C~120°C 中温区）： 这个温度段既不是低温机械破解主导（<80℃），又没达到高温热氧降解主导（>130℃），塑炼效率最zui低di，门尼降不下来且极不稳定。
塑解剂加量不均： 塑解剂（如化学塑解剂 DBD、SJ-103 等）用量极少（通常 0.05%~0.15%），如果预分散没做好，会导致局部过塑解（门尼极低），而整体门尼依然偏高。
3. 混炼环节：能量输入（Energy Input）不一致
混炼的本质是向胶料输入能量。决定门尼降幅的不是纯粹的时间，而是“能量”！
压砣压力波动： 气压或液压不稳定，导致压砣下压不到位，转子对胶料的有效剪切力下降，混炼不充分，门尼偏高。
排料条件不统一： 很多工厂采用“定时排料”或“定温排料”。如果密炼机水冷效率波动（如夏天水温高、冬天水温低），定时间排料会导致夏天温度过高、门尼偏低，冬天温度不够、门尼偏高。
正确做法： 采用 “能量控制”（KWh/kg） 或 “能量+温度”双重判定 排料。
三、 门尼黏度精jing准zhun调控与降黏实操指南
如果在实际生产中，由于配方填料高、分子量大，导致混炼胶门尼黏度过高、流动性差，可以从以下四个维度进行精细化降黏：
1. 优化塑炼工艺（段混炼策略）
对于高门尼天然胶，建议采用化学塑解剂+低温强剪切。
在密炼机塑炼时，控制温度在 80°C 以下（强机械剪切断链）或直接升温至 130°C~140°C（利用热氧断链），避开 100°C~120°C 的低效区。
2. 引入物理加工助剂（降黏剂 / 润滑剂）
内润滑剂（如脂肪酸酯类、脂肪族锌盐）： 能够渗入橡胶分子链之间，降低分子链段之间的内摩擦，显著降低门尼黏度，且对硫化胶的物理性能影响极小。
均匀剂（Homogenizer）： 对于多种生胶共混（如 NR/SBR、EPDM/PP）体系，均匀剂能降低界面张力，促进共混均匀，从而稳定门尼。
3. 调整加料顺序与“能量峰值”
液体软化剂（油）切忌过早加入： 如果在生胶刚吃粉时就加入大量的软化油，油会起到“润滑”作用，导致转子抓不住胶料，剪切力剧降，分子链无法断裂，门尼反而降不下来（甚至出现打滑包辊现象）。
正确顺序： 生胶剪切断链/吃粉 → 达到功率峰值（BIT）→ 分批压入软化油。
4. 采用“双段混炼”或“补充一段混炼”
当一段混炼的胶料门尼黏度偏高、分散不均时，切忌强行在一段混炼中无限延长混炼时间（容易焦烧或热老化）。
对策： 采用二段混炼（段混）。一段母炼胶下片后停放 8 小时以上，让应力充分释放，再进入二段进行补充混炼或加硫黄。经过“停放-再剪切”过程，胶料门尼黏度通常会有 5~10 个单位的稳定下降。
四、 现场门尼异常快速排查 CheckList
当遇到混炼胶门尼黏度大幅波动时，请技术人员按以下流程快速定位：
| 排查步骤 | 排查项目 | 合格标准 / 纠偏措施 |
| Step 1 | 门尼仪校准与停放时间 | 校验模腔温度；统一停放时间（如固定停放 8 小时）。 |
| Step 2 | 生胶原始门尼 | 检测当批生胶门尼，若生胶偏高，需调整塑解剂加量。 |
| Step 3 | 密炼机功率/能量曲线 | 检查功率曲线峰值是否一致，排除上顶栓压力故障。 |
| Step 4 | 排料温度与时间 | 检查水冷系统，夏天与冬天需微调排料温度设定。 |
| Step 5 | 小料/塑解剂称量精度 | 检查防爆小料秤精度，确保塑解剂与降黏剂无漏加。 |
门尼黏度的控制，本质上是对橡胶分子量分布和相容性状态的精jing准zhun掌控。要解决门尼忽高忽低的问题，既要在前端抓好生胶批次和测试规范，又要在中端依靠“能量控制”和“分段加料”确保剪切效率。
只有把测试做准、把能量控稳、把助剂用对，才能真正实现批次间门尼黏度稳如磐石！
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion
