一、 什么是压缩永yong久jiu变形？
压缩永yong久jiu变形，最直白的解释就是橡胶被死死压扁了一段时间之后，把外力撤掉，它“再也弹不回来”的那一部分尺寸。 它是衡量橡胶弹性恢复能力和记性好坏的终zhong极ji试金石。
如何测试？

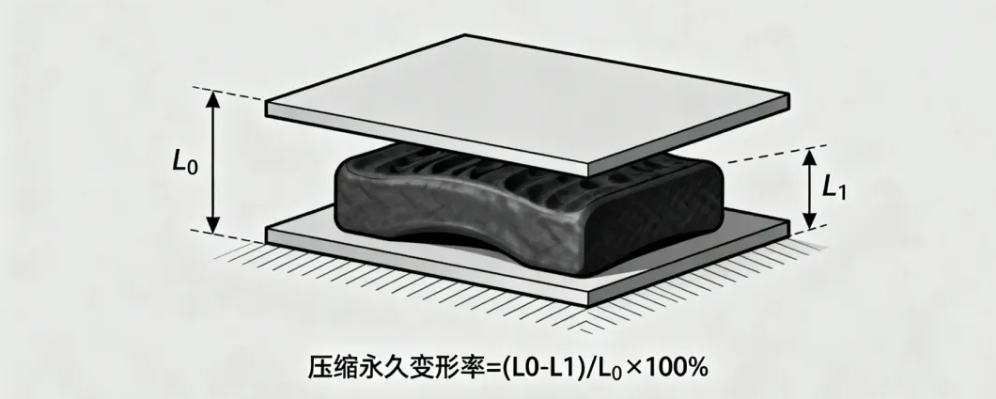

拿一个标准尺寸的橡胶圆饼（比如原始厚度10mm），用两块钢板和限位螺栓强行把它压扁 25%（也就是把它压到固定厚度7.5mm）。然后把它拉进工业烘箱里，用高温（比如 70℃、100℃甚至 175℃）连续无情地烘烤24小时、72小时甚至上百小时。
烤完出来，把螺栓松开，把橡胶圆饼拿出来放在桌上凉快30分钟，让它自由弹回。这时候再去量它的厚度：
记性好（优秀）： 如果它完好地弹回到了接近10mm，说明它吃得起苦、回弹性无wu敌di，压缩永yong久jiu变形接近 0。
记性差（报废）： 如果它彻底被压趴下了，拿出来一量只有8mm，死活弹不回去了，那它压缩永yong久jiu变形就极大。
二、 测这个指标，对生产和客户有什么作用？
很多兄弟会问：“厂长，我做的密封圈，拉伸强度20个兆帕，用手一扯根本扯不断，质量好得很，为什么客户还要死磕这个压缩永yong久jiu变形？”
扯不断，不代表它能在高压下一直管用。在行业高手眼里：“拉伸强度只决定了橡胶能使多大劲，而压缩永yong久jiu变形直接决定了橡胶能活多少天！” 它的意义如下：
1. 汽车及航空发动机密封
发动机里的缸盖垫片、摇臂室垫圈或氟胶（FKM）O型圈，天天被150- 200℃的高温机油疯狂伺候。发动机一熄火，温度降下来，金属件会冷缩。如果橡胶压缩永yong久jiu变形太大，它在高温时已经被压得“失忆”了，降温时根本无法跟着铁板一起回弹。这就造成了车间里最怕的“热合冷漏”（开起车来不漏，停了一夜车，第二天早上满地是油）。
2. 高铁与重型建筑减震
高铁轨道底下的橡胶垫板、桥梁的盆式橡胶支座、大卡车底盘的发动机机脚垫，天天扛着几十吨、上百吨的铁疙瘩。如果胶料的压缩永yong久jiu变形不达标，用个一年半载，橡胶块直接被压成了一块硬邦邦的比萨饼。这会导致整条铁轨变形、桥梁开裂、或者底盘发出金属撞击的巨响。 客户测它，就是要确保设备十年不塌陷、结构不走样。
3. 液压与气动系统
挖机、铲车液压油缸里的组合密封圈（格来圈、斯特封），在工作时压力是在几兆帕到几十兆帕之间疯狂切换的。压力大的时候把橡胶压扁，压力一抽走（切换阀门），橡胶必须像闪电一样瞬间弹回，死死卡住活塞间隙。如果压缩永yong久jiu变形大，橡胶回弹慢了半秒钟，高压油瞬间就会从间隙里呲出去，导致整个机械臂直接瘫软、动作无力。
4. 户外光伏与5G基站
光伏面板的 EPDM 压条、5G室外机箱的硅橡胶密封条，主机厂给客户承诺的寿命通常是 20年到25年。测热空气老化后的压缩永yong久jiu变形，是唯wei一yi能模拟橡胶在户外待上二十年后，还能不能抗住暴雨、不让雨水流进机箱的终zhong极ji老化照妖镜。
三、 车间里怎么做到超chao低di（优秀）的压缩变形？
想让你们厂的 O 型圈和减震块“永yong不bu塌陷”，回去直接让配方师和车间主任落实这四条红线：
交联密度要加足： 硫化剂和促进剂不能为了省钱舍不得加。化学交联键就像无数条威亚绳，绳子拉得越密、越牢固，橡胶被压扁后，体内的绳子把它往回拉的劲儿就越大。
多选用“单硫键”体系： 特别是丁腈胶和通用胶，宁可选用高效（EV）或半高效（SEV）硫化体系。因为单硫键、双硫键的热稳定性极强。如果在高温下长期压着，普通的多硫键很容易热断裂，一旦断了，橡胶就再也回不去了。
炭黑分散要揉透： 混炼时炭黑要是起了死疙瘩，微观下受力就不均匀。死疙瘩周围的橡胶分子链在受压时极易发生微观滑移和断裂，导致产品解压后根本回弹不起来。
氟胶、硅胶必须强制“二次硫化”： 像氟橡胶和硅橡胶，一段模压出来的交联网络只完成了七八成。必须老老实实拉进工业烘箱，在200- 230℃下连续烘烤8到24小时。只有在烘箱里把多余的小药毒素逼出来、把交联网络彻底“烧透、定型”，它的压缩永yong久jiu变形才能从及格线直接跃升到极其优秀的特级水平！
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
