《 密封件设计判断系列》：

　　2. 为什么高速油封反而做得更“硬”？

　　适合人群：制造业工程师、密封件设计/开发工程师

　　一、案例背景

　　前面写了一篇密封件设计判断系列：1 .为什么高压油封反而比低压油封更“硬”？（链接在这里为什么高压油封反而比低压油更“硬”？）

　　经过上篇TCV 油封的对比，让我有了一个初步的经验：压力增加时，往往会考虑提高结构的刚度，但是对比这两款变速箱用DL油封和DR油封后让我发现，这个经验并不完整。

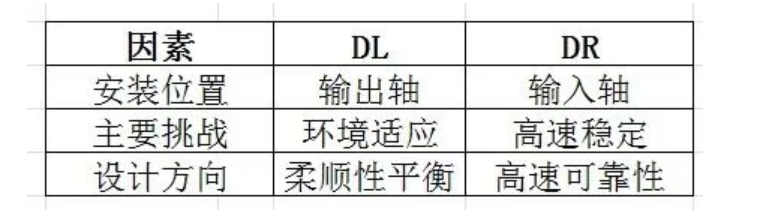

　　首先整理并汇总了如下表格：

　　根据经验判断在面对高速，有轴的跳动偏心，并且还偏大的时候，油封应该选择更长的腰高、刚性较低的，更加柔顺的结构来抵抗偏心和高速。但是实际设计的结构却是相反。DR油封的腰部更短，几何刚度约比DL的刚度更大。

　　我原本以为是DR 油封结构是为了适应偏大的轴跳动偏心，结构应该柔。可是，我计算了发现，DR油封的腰部更短，几何刚度约为DL 油封的2.2倍。

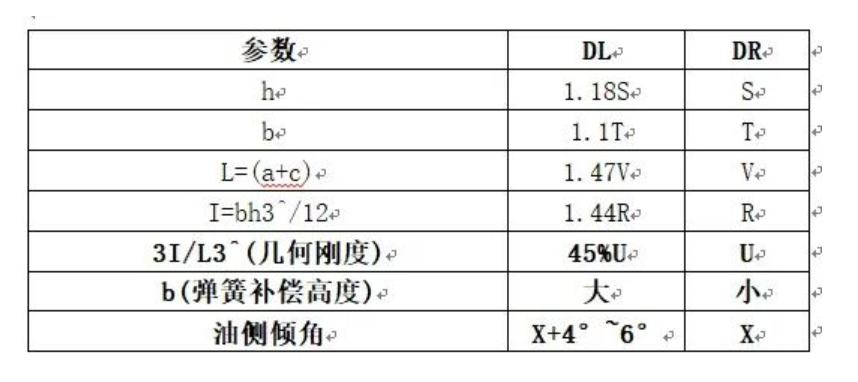

　　示意表格如下：

　　DL油封结构 长腰导致柔顺，而DR油封结构 短腰刚性提高。

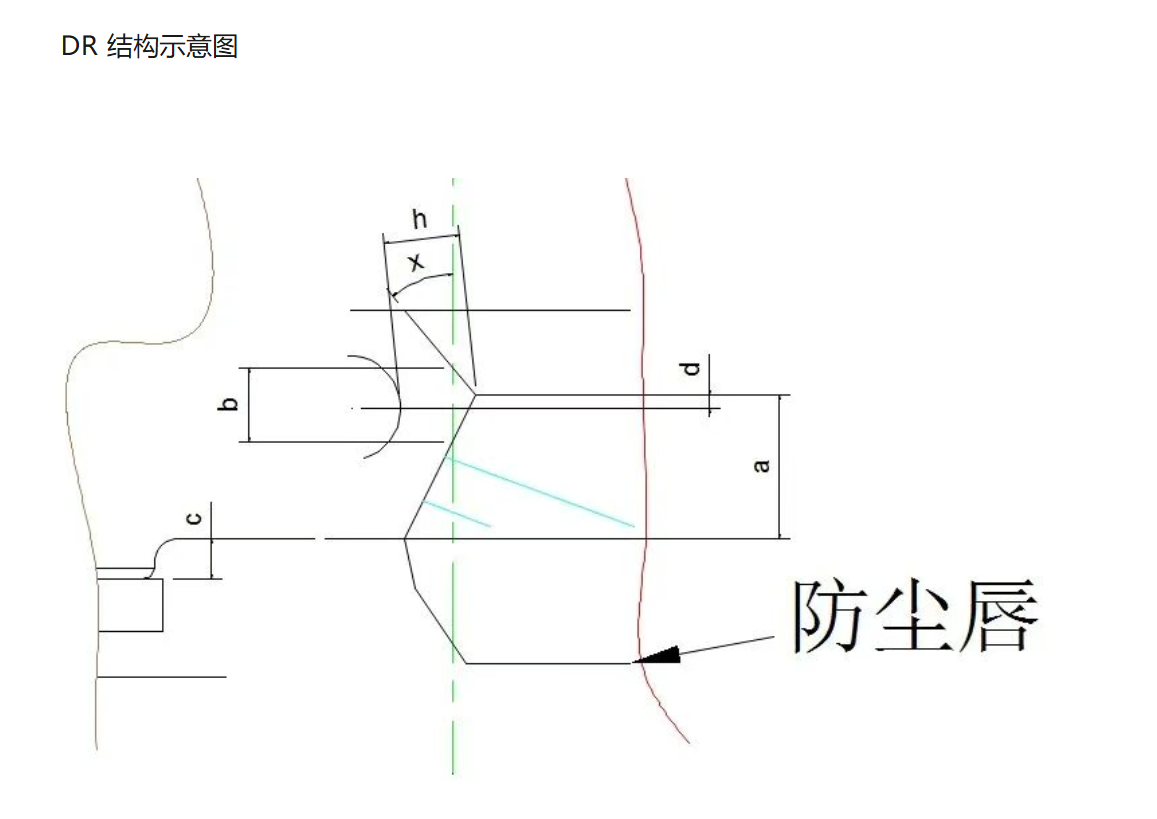

　　如图分别是DL和DR对应的示意图：

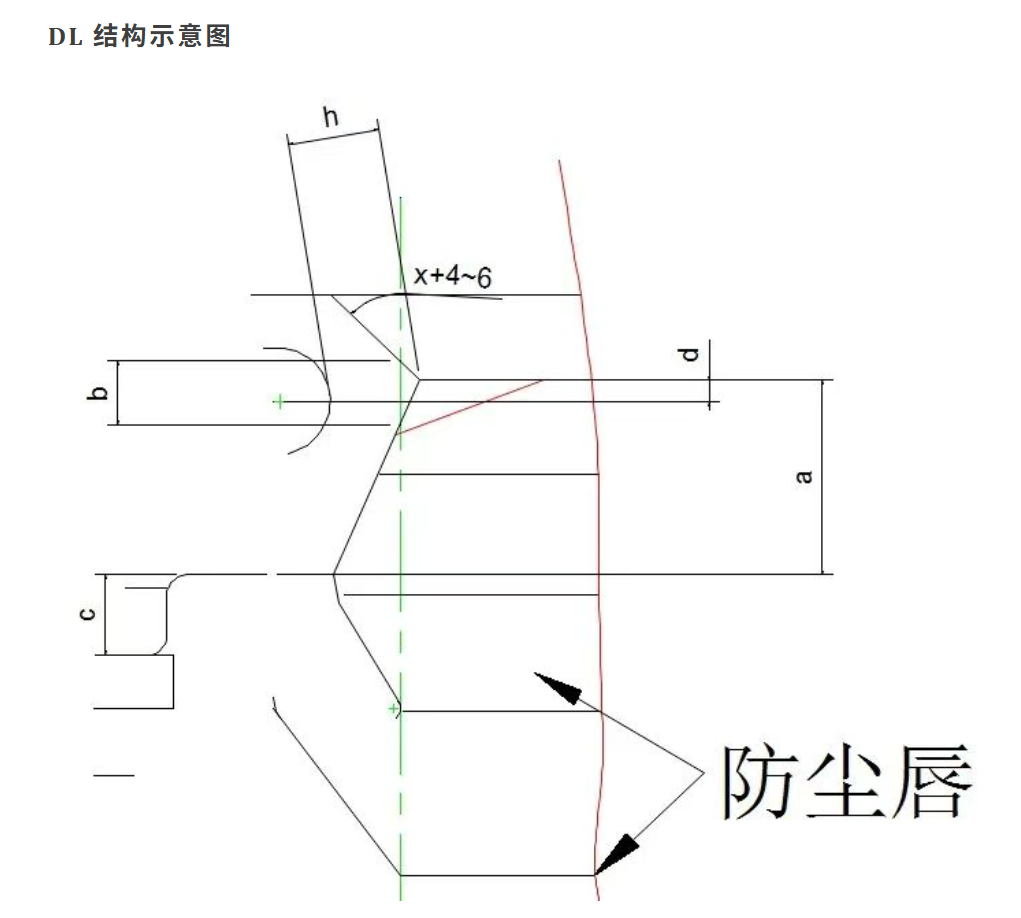

　　DL 结构示意图

　　我觉得DL油封结构是主唇腰高a设计的高一点，刚度会降低，是为了平衡双防尘唇，双防尘唇需要更多的空间，通过弹簧补偿高度b 进行调整补偿，提高油封径向力。DR是高速，偏心大，而且防尘唇要求不高，所以短结构增加刚度，可以减小弹簧补偿高度b，用较软橡胶唇提高主唇的偏心跟随能力。

　　感觉这次最zui大da的收获不是判断DL和DR谁更合理，而是发现油封设计不是寻找一个最zui优you结构。而是在温度，压力、偏心、温升等环境方面进行分配风险。

　　注:以上的分析基于理论结构特征和工程经验推演，实际设计意图仍需结合完整工况和验证数据确认。
