做密封件（O型圈、垫片、油封）的老板都知道，尺寸做对只是入门，真正的考验在装机之后的岁月里。 一个密封圈被夹在两个金属法兰之间，常年承受着高温、高压和介质的侵蚀。刚开始它还能拼命往回顶（保持密封比压），但时间一长，它“累了”，认命了，被压扁之后再也弹不回来了。只要它一松懈，油和气就会顺着缝隙漏出来。

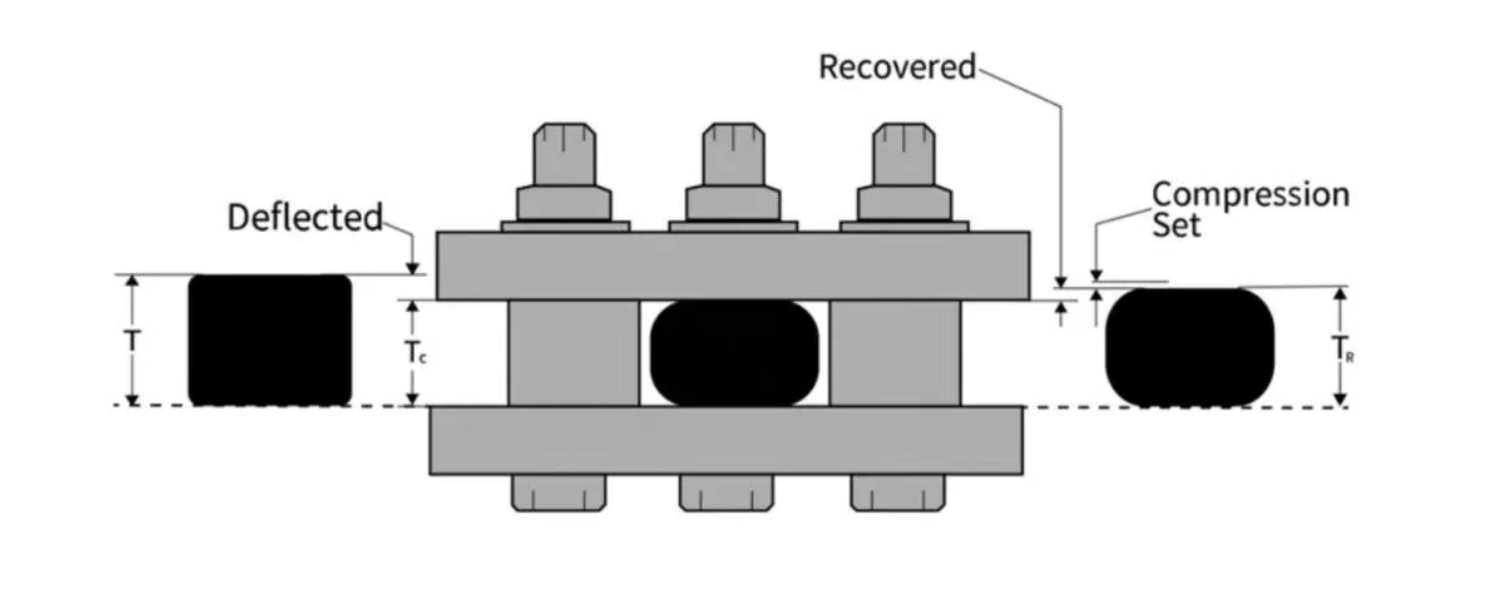

　　这个“认命”的过程，在化验室里就叫压缩永yong久jiu变形。想要让密封圈永远保持“战斗力”，我们必须从配方的基因和硫化的火候上下狠手。

　　第di一yi部分：认清“回弹”的本质——是谁在撑着橡胶？

　　橡胶之所以有弹性，是因为它的内部分子像一团乱麻，并且被“交联键”（也就是硫化形成的桥梁）锁在了一起。 当你把它压扁时，分子链被迫挤在一起；当你一松手，这些交联键就像千万根微型的弹簧，把分子链重新拉回原位。

　　所以，压缩永yong久jiu变形大的核心原因只有一个：内部的弹簧（交联键）在高温和长时间的重压下，断了！或者发生了错位重组！

　　第二部分：配方端——如何打造砸不断的“硬核he弹dan簧”？

　　配方师在设计密封件配方时，最zui大da的陷阱就是“只看拉伸强度，不看交联结构”。

　　1. 硫化体系的降维打击：从“硫磺”到“过氧化物”

　　普通弹簧（硫磺体系）： 传统的普通硫磺体系（CV）生成的是“多硫键（-Sx-）”。这种键特别长、特别柔顺，所以它的拉伸强度和撕裂极好。但致命弱点是：不耐热！ 在高温受压环境下，多硫键很容易被打断，然后它会在被压扁的变形状态下重新接上。这一断一接，密封圈就永远变扁了。

　　钛合金弹簧（过氧化物体系/EV体系）： 要想压缩变形小，必须大量建立“碳-碳键（C-C）”或“单硫键（-S-）”。比如采用**过氧化物（如 DCP、双shuang叔shu丁ding基ji过氧异丙基苯）**硫化。碳碳键极其短小精悍，键能极高，高温下绝不断裂！一旦交联成型，你压得再狠，它也能顽强地弹回来。

　　避坑提示： 做高gao端duan O 型圈，只要客户没说一定要很高的撕裂强度，毫不犹豫地把硫磺体系换成过氧化物或者有效硫化体系（EV）。

　　2. 填充与软化体系的“偷工减料”

　　油加多了（虚胖）： 很多配方为了降成本或者好加工，拼命加增塑剂、机油。你要知道，油是液态的，它不能交联，在长期的压缩下，油会被慢慢“挤”出来或者挥发掉，导致产品体积收缩、直接变扁。

　　炭黑选错了： 尽量使用高结构度、大粒径的炭黑（如 N550、N774、N990）。粒子太小、活性太高（如 N220）会增加分子间的摩擦生热，反而不利于回弹。

　　第三部分：工艺端——车间里的隐藏杀手

　　很多时候，配方设计得极其完美，但在车间里被机台师傅“烤废”了。

　　1. 致命的“欠硫”（没有熟透的饺子）

　　现象： 为了提高单班产量，机台师傅私自把硫化时间缩短了一两分钟。产品外观看着黑亮完美，但一测压缩变形，直接拉胯。

　　分析： 欠硫意味着内部的“弹簧”根本没有全部搭好。网络结构稀稀拉拉，拿什么去抵抗长期的压缩应力？做密封件，宁可轻微过硫，也绝不能欠硫！

　　2. 高gao端duan件的续命神技：“二段硫化”

　　重点点名：氟橡胶油封（FKM）、硅橡胶密封圈。

　　这两类高gao端duan材料在一段模压（硫化机里）结束后，网络结构并没有完全稳定，而且内部还残留着大量的低分子挥发物（比如过氧化物的分解产物）。如果不把它们赶走，这些物质在日后受热时会继续破坏交联键。

　　操作指南： 必须把产品放进鼓风烘箱里，进行 4 到 24 小时的“二段硫化（Post-Cure）”（比如氟胶通常需要 200℃ - 230℃ 烤十几个小时）。二段硫化能彻底排尽毒素，让交联网络达到最完美的致密状态。省了这几块钱的电费，换来的绝jue对dui是成千上万的退货索赔！

　　解决压缩永yong久jiu变形，就是在和“时间”与“温度”作斗争。

　　别再迷信那些乱七八糟的神仙助剂。回到本质，用过氧化物去打造坚不可摧的“碳碳键弹簧”，控制住增塑剂的用量，严格守住正硫化的时间底线，把该做的二段硫化老老实实做完。

　　只有这样，你生产的密封圈，才能在几百度的发动机里、在几十兆帕的液压缸里，坚挺十年不漏一滴油！

　　特别声明：

　　Special statement:

　　转载其他网站内容仅供参考，以传递更多信息而不是盈利。

　　Reprinting content from other websites is for reference only, to convey more information rather than for profit.

　　版权属于原作者。如有侵权，请联系删除。

　　Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
