在橡胶加工的长chang征zheng路上，“塑炼”（Mastication）是第di一yi道关口，也是决定后面混炼、成型、硫化好坏的“地基”。

　　很多刚入行的兄弟会问：“既然咱们后面混炼时也要开炼机或密炼机转，为什么非要先单独把生胶拉出来‘折磨’一遍？直接一起混炼不行吗？”

　　今天，咱们就来深挖一下，到底什么是塑炼，以及为什么要费这个功夫去做塑炼。

　　一、 什么是橡胶的塑炼？

　　简单来说，塑炼就是把生胶从“强弹性”状态转变成“塑性”状态的过程。

　　生胶（尤其是天然橡胶）的分子量极高，分子链缠绕得像一团乱麻，弹性非常大。在这种状态下，你很难往里加药，胶料也不听话，容易回弹。

　　塑炼的本质： 通过机械剪切、热能或者是化学塑解剂的作用，切断一部分超长的橡胶大分子链，降低它的分子量，从而降低粘度，增加流动性。

　　二、 塑炼的目的是什么？

　　塑炼不是为了破坏橡胶，而是为了让它“变乖”。具体来说，有以下四个核心目的：

　　1. 获得合适的塑性，方便后期“加药”（混炼）

　　生胶如果不塑炼，粘度极高，配合剂（如炭黑、氧化锌、硫磺）很难吃进去。

　　效果： 塑炼后的胶料变软了，配合剂才能顺畅地混入并均匀分布。

　　2. 改善成型性能，降低“缩水率”

　　咱们做密封件的老铁最怕的就是产品尺寸不准。

　　原理： 弹性太强的胶料在挤出或模压后，由于“弹性记忆”会发生严重的收缩和膨胀（即口型膨胀）。

　　效果： 塑炼能减小胶料的弹性回缩，提高制品的尺寸稳定性和表面平整度。

　　3. 提高配合剂的分散性

　　如果生胶粘度太高，配合剂容易聚集成团，形成咱们常说的“疙瘩”。

　　效果： 塑炼降低了基材的粘度，使得炭黑等补强填料更容易在微观层面被分散开，从而保证制品物理性能的一致性。

　　4. 降低混炼时的能耗与生热

　　直接混炼高粘度的生胶，密炼机的电流会瞬间爆表，且摩擦生热极快，容易导致胶料还没混好就先“焦烧”（早熟）了。

　　效果： 预先塑炼可以降低混炼时的剪切阻力，省电的同时也更安全。

　　三、 深度解析：塑炼的两种“套路”

　　在工厂里，咱们通常根据温度和设备采取两种方式：

　　低温塑炼（开炼机）：

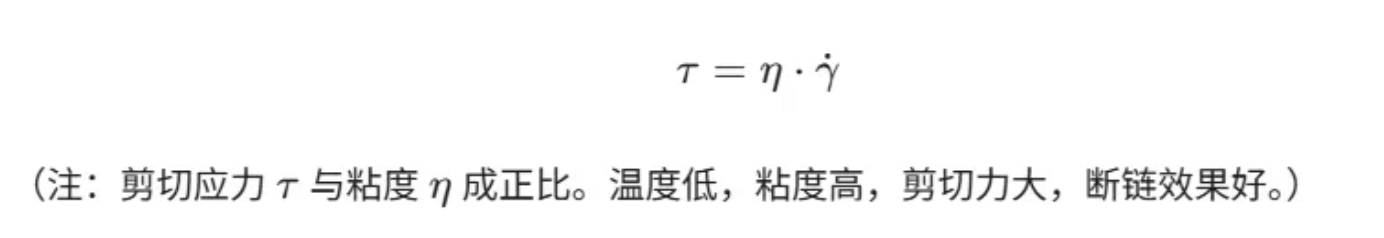

　　依靠强大的机械剪切力。在辊筒的挤压下的，分子链被强行拉断。这时候温度不能太高，因为温度高了橡胶会变软，剪切力反而传导不上去，就像“拳头打在棉花上”。

　　高温塑炼（密炼机）：

　　主要依靠热氧化降解。在高温下，氧气更容易攻击橡胶分子链的薄弱环节，配合塑解剂（促进氧化断链），效率非常高。

　　虽然塑炼很重要，但也要防止“过炼”。

　　如果分子链断得太狠，分子量变得太低，最zui后hou做出来的产品强度、耐磨性和回弹都会一落千丈。

　　工程师的建议： 在生产中，一定要严格监控门尼粘度（Mooney Viscosity）。塑炼后的门尼值应当控制在一个合理的范围内（比如天然胶通常控制在45 - 55左右，视具体用途而定）。

　　塑炼就是为了降粘、提塑、保分散、定尺寸。它是橡胶从“原材料”走向“制品”的第di一yi次华丽转身。

　　特别声明：

　　Special statement:

　　转载其他网站内容仅供参考，以传递更多信息而不是盈利。

　　Reprinting content from other websites is for reference only, to convey more information rather than for profit.

　　版权属于原作者。如有侵权，请联系删除。

　　Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
