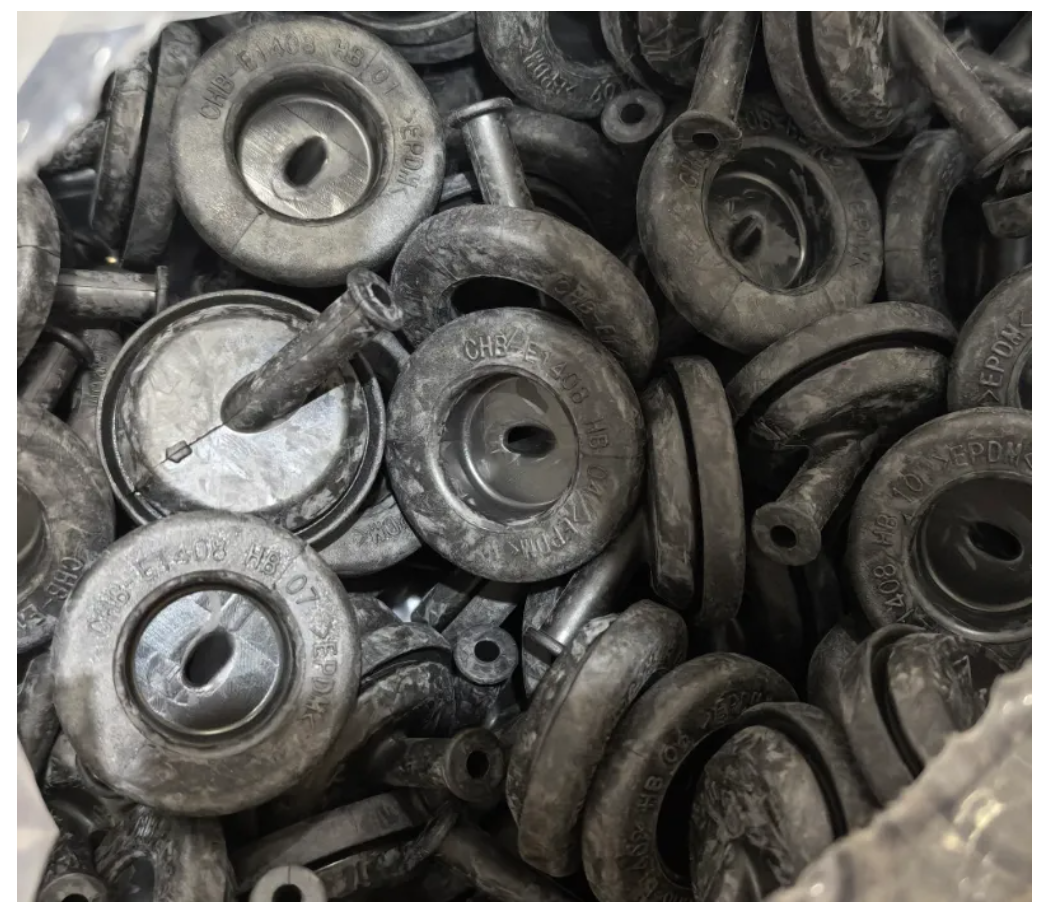

在三元乙丙橡胶（EPDM）制品生产中，硫化后表面形成油膜是非常普遍的质量问题，行业内俗称 “喷油” 或 “出油”，属于橡胶喷霜现象的液态表现形式 —— 本质是胶料内部的小分子液态配合剂，在浓度差驱动下从基体内部向表面迁移、富集，最终形成连续或断续的油状薄层。本文从成因、危害、防治三个维度做系统讲解，均为行业生产实践验证的结论，严谨性和实用性兼顾。

　　一、表面油膜的核心形成原因

　　出油是 “体系内油分过剩 + 橡胶网络束缚不足 + 迁移通道畅通” 三个条件共同作用的结果，可按配方、工艺、硫化、环境四个层面拆解：

　　1. 配方体系：最根本的内因

　　EPDM 为非极性饱和橡胶，生产中普遍大量填充石蜡油，本身就比天然胶、丁苯胶更容易出现出油问题，配方设计不当是根源。

　　? 增塑剂选型与用量超标

　　石蜡油是 EPDM 的主增塑剂，其与橡胶的相容性随分子量、粘度、闪点降低而下降。若选用低粘度、轻组分多的低档石蜡油（甚至用机械油、柴油替代），小分子油运动阻力极小，极易从交联网络中渗出。更关键的是总充油量：EPDM 对油的容纳能力由生胶门尼、乙yi烯xi含量和填料吸油值共同决定，一旦油量超过 “橡胶 - 填料” 体系的吸附饱和极限，多余的游离油必然会在硫化后逐步析出。

　　? 填充体系吸油能力不足

　　低结构炭黑、重质碳酸钙、普通滑石粉等填料吸油值低，对油分子的物理吸附锁定能力弱，胶料中自由态油占比高；若填料用量不足、含胶率过高，体系总吸油容量不够，也会直接导致油分过剩析出。

　　? 其他助剂的协同析出效应

　　硬脂酸、硬脂酸盐、内脱模剂、液态润滑剂等助剂本身具有迁移性，用量过大时会与增塑油一同向表面迁移，加重油膜；欠硫状态下，未反应的液态促进剂、有机活性剂也会以油状形式析出，混合在油膜中。

　　? 生胶牌号选型不合理

　　乙yi烯xi含量过高（＞70%）的 EPDM 结晶倾向强，硫化后冷却过程中分子链规整排列，会将油分子从晶区排挤到非晶区，最终迁移至表面；门尼粘度过低的生胶，分子链间隙大，油分子扩散阻力小，出油风险也显著升高。

　　2. 加工工艺：直接诱发因素

　　配方本身有富余空间时，工艺失控会直接打破平衡，诱发出油。

　　? 混炼工艺不规范

　　最常见的问题是加油时机不对：混炼初期填料尚未分散开就一次性加入大量油，会导致填料颗粒被油包裹，无法充分吸附油分，形成大量游离油；混炼温度过低、时间不足，油与橡胶、填料浸润不充分，局部油浓度过高，硫化后会出现局部点状、片状出油；混炼过度导致分子链降解，也会削xue弱ruo橡胶对油的束缚能力。

　　? 混炼胶停放不当

　　高温环境下长时间停放，胶料分子链热运动加剧，油分会逐步向胶料表面渗透，出现 “胶料预渗油”，硫化后油膜会更明显；高湿环境也会加速极性助剂析出，间接带动油分迁移。

　　3. 硫化工艺：重要影响环节

　　? 欠硫是头号诱因

　　硫化程度不足时，橡胶三维交联网络密度低、结构疏松，对油分子的物理束缚作用极弱，油分子很容易在网络间隙中扩散析出；同时未反应的硫化助剂也会伴随油分一同渗出，让油膜成分更复杂。

　　? 温度与冷却速率失控

　　硫化温度过高，一方面会使低沸点油分汽化并向表面迁移，另一方面高温下橡胶网络过度膨胀，冷却后分子链急剧收缩，油分被快速 “挤” 出表面；硫化后骤冷（如直接冷水冲淋），油分溶解度随温度骤降而急剧下降，过饱和的油分快速析出，也会形成明显油膜。

　　? 硫化压力不足

　　压力不够会导致制品内部致密度差、存在微小孔隙，相当于为油分子提供了迁移通道，大幅加速油分向表面扩散；同时表面致密性差，油分更容易透出。

　　4. 储存与使用环境：长期出油的推手

　　? 长期高温存放或使用，油分子扩散速率随温度上升呈指数级增长，出油速度明显加快；

　　? 制品接触水、肥皂水、有机溶剂时，表面油分被持续抽提，内部油分不断补充，形成 “持续出油”；

　　? 热氧、紫外老化过程中，橡胶交联结构发生断链、重排，对油的束缚能力下降，同时增塑油自身氧化降解、分子量变小，迁移性进一步增强。

　　二、表面油膜的主要危害

　　1. 外观质量直接不合格

　　这是最直观的危害。制品表面油亮发粘，严重时形成油流痕、油滴，导致外观等级下降甚至直接判废，对建筑密封条、汽车外观件、家电橡胶配件等外观要求高的产品影响极大。

　　2. 破坏表面二次加工性能

　　如果制品后续需要粘接、印刷、喷涂、植绒等工序，表面油膜会形成隔离层，显著降低胶粘剂、油墨、涂层与橡胶基体的附着力，出现脱胶、掉漆、印刷脱落等问题，直接导致二次加工失效。

　　3. 影响密封与摩擦性能

　　? 对密封制品（O 型圈、密封条等）：短期油膜有润滑作用，可降低安装阻力；但长期油分流失会导致胶料体积收缩、硬度上升、压缩永yong久jiu变形增大，最终造成密封泄漏、使用寿命大幅缩短。

　　? 对摩擦传动制品（胶辊、传送带等）：表面出油会导致摩擦系数不稳定，出现打滑、异响、传动精度下降，直接影响设备运行可靠性。

　　4. 加速胶料老化失效

　　增塑油是 EPDM 重要的软化组分，油分大量析出后，胶料会出现硬度升高、伸长率下降、弹性变差、低温脆性增加，耐疲劳、耐冲击性能显著恶化，最终导致制品提前开裂、失效。

　　5. 限制高gao端duan场景应用

　　食品接触、医疗、电子洁净等领域对橡胶制品表面洁净度有严格要求，出油会污染接触介质，不符合卫生安全标准，直接导致产品无法进入该类市场。

　　三、系统防治措施

　　出油问题必须从配方设计、加工管控、硫化优化全流程入手，配方优化是根本，工艺管控是保障。

　　1. 配方体系优化：从根源解决

　　? 优选增塑剂，严控总用量

　　优先选用高粘度、高闪点的石蜡基橡胶油（建议闪点＞220℃，40℃运动粘度＞100mm2/s），杜绝低粘度低档油；出油风险高的配方，可用 10-20 份低分子量聚异yi丁ding烯xi（PIB）、聚丁烯等聚合型增塑剂替代部分石蜡油，这类增塑剂分子量高、迁移性极低，可大幅降低喷油风险。同时严格核算体系吸油容量，常规配方中石蜡油用量一般不超过 100 份生胶的 50 份，高填充配方需以填料吸油值为上限。

　　? 提升填充体系的锁油能力

　　适当提高高结构炭黑（N550、N330）或沉淀法白炭黑的用量，利用其高吸油值吸附锁定油分；无机填料体系可选用活性改性碳酸钙，或添加 3-5 份气相白炭黑，提高整体吸油容量；也可加入 5-10 份古gu马ma隆long树脂、C5 石油树脂，既能补强增粘，又能吸附油分、抑制迁移。

　　? 优化硫化体系，提高交联密度

　　采用有效硫化体系（EV）或半有效硫化体系（SEV）替代普通硫化体系（CV），提高交联网络密度和均匀性，增强对油分子的物理束缚；减少液态促进剂过量使用，避免未反应助剂协同析出。

　　? 控制润滑脱模体系，辅助添加抗喷霜剂

　　内脱模剂、润滑剂在满足脱模要求的前提下尽量减量，优先选用高分子型低迁移脱模剂；出油严重的配方，可添加 1-2 份改性脂肪酸酯类抗喷霜助剂，改善配合剂与橡胶的相容性，抑制油分迁移。

　　? 合理选型生胶

　　优先选用门尼粘度 50-70（ML1+4 125℃）、ENB 含量适中的通用牌号；避免选用乙yi烯xi含量过高、结晶性强的牌号，平衡加工性能与耐出油性能。

　　2. 加工工艺管控

　　? 优化混炼加油工艺

　　严格执行 “分段加油”：先将生胶、填料、活性剂混炼均匀，待填料充分分散后，分 2-3 次加入软化油，每次加完混炼 1-2 分钟再加下一批，确保油被填料充分吸附；适当提高排胶温度至 150-160℃，促进油与橡胶、填料的浸润融合，减少游离油。

　　? 规范混炼胶停放

　　胶料在 25℃以下阴凉干燥环境停放，避免高温暴晒；停放时间控制在 24-72 小时，避免堆叠过高受压渗油。

　　3. 硫化工艺优化

　　? 保证正硫化，杜绝欠硫

　　以硫化仪 T90 为依据设定硫化时间，厚制品采用阶梯升温硫化，确保内外硫化均匀；定期校验模具温度，避免局部低温欠硫。

　　? 控制温度与冷却速率

　　避免盲目提高硫化温度，减少油分汽化与网络过度膨胀；硫化后采用模内冷却、温水冷却等缓慢冷却方式，避免骤冷导致的油分溶解度骤降析出。

　　? 保证硫化压力

　　模压、注射工艺确保足够的合模压力与注射压力，提高制品致密度，堵塞油分迁移的孔隙通道。

　　4. 事后补救措施

　　对于已轻微出油的制品，可做临时处理：用酒精、石shi油you醚mi擦拭表面去除油膜；或在 80-100℃烘箱烘烤 2-4 小时，让表面油分挥发或部分回渗。但这些都是治标手段，无法阻止内部油分继续析出，核心仍需从配方和工艺端整改。

　　特别声明：

　　Special statement:

　　转载其他网站内容仅供参考，以传递更多信息而不是盈利。

　　Reprinting content from other websites is for reference only, to convey more information rather than for profit.

　　版权属于原作者。如有侵权，请联系删除。

　　Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
