硫化的定义
线性的高分子在物理或化学作用下，形成三维网状体型结构的过程。实际上就是把塑性的胶料转变成具有高弹性橡胶的过程。
一．硫化历程及硫化参数
（一）硫化历程
硫化历程是橡胶大分子链发生化学交联反应的过程，包括橡胶分子与硫化剂及其他配合剂之间发生的一系列化学反应以及在形成网状结构时伴随发生的各种副反应。可分为三个阶段：
1．诱导阶段 硫化剂、活性剂、促进剂之间的反应，生成活性中间化合物，然后进一步引发橡胶分子链，产生可交联的自由基或离子。
2．交联反应阶段 可交联的自由基或离子与橡胶分子链之间产生连锁反应，生成交联键。
3．网构形成阶段 交联键的重排、短化，主链改性、裂解。

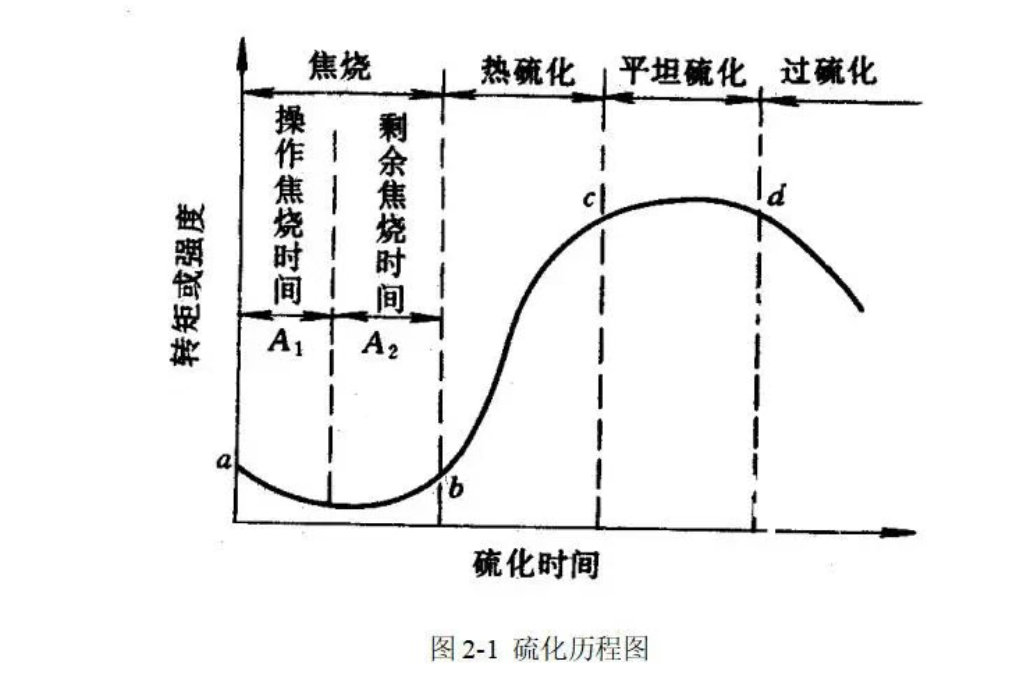

（二）硫化历程图
根据硫化历程分析，可将硫化曲线分成四个阶段，即焦烧阶段、热硫化阶段、平坦硫化阶段和过硫化阶段。
1．焦烧阶段
2．热硫化阶段
3．平坦硫化阶段
4．过硫化阶段
胶料硫化在过硫化阶段，可能出现三种形式：
（三）硫化参数
1．T10：胶料从加热开始至转矩上升到最zui大da转矩的10%所需要的时间。
M10=ML+（MH-ML）×10%
2．诱导期（焦烧期）：从胶料放入模具至出现轻微硫化的整个过程所需要的时间叫硫化诱导期，又称为焦烧时间。
诱导期反应了胶料的加工安全性。诱导期短，加工安全性差；诱导期太长，会降低生产效率。
3．焦烧：胶料在存放和加工过程中出现的早期硫化现象。
4．工艺正硫化时间：胶料从加热开始，至转矩上升到最zui大da转矩的90%时所需要的时间。
M90=ML+（MH-ML）×90%
5．理论正硫化时间：交联密度达到最zui大da程度时所需要的时间。
6．硫化返原：如果胶料再继续硫化就会使交联结构产生降解，性能下降，这种现象就称为硫化返原。
二.理想的硫化曲线
较为理想的橡胶硫化曲线应满足下列条件：
（1）硫化诱导期要足够长，充分保证生产加工的安全性；
（2）硫化速度要快，提高生产效率，降低能耗；
（3）硫化平坦期要长（以保证硫化加工中的安全性，减少过硫危险，以及保证制品各部位硫化均匀一致）。
三．橡胶在硫化过程中结构及性能的变化
（一）结构的变化

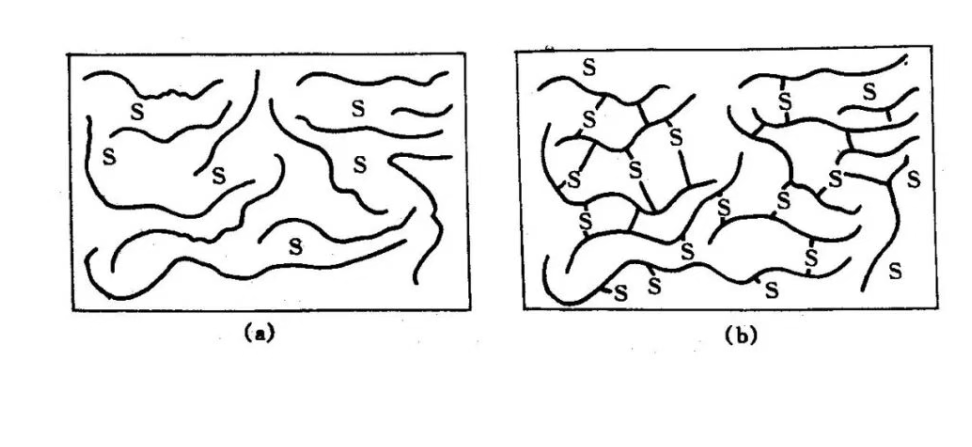

线性的大分子硫化后不同程度地形成空间网状结构，如图2-2所示。
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion
