耐海水橡胶配方设计原理与工业实战随着海洋工程、船舶工业、海水淡化、海上风电等领域的快速发展，耐海水橡胶制品的服役工况日趋复杂，对配方的耐介质稳定性、耐老化寿命、抗生物污损能力提出了严苛要求。耐海水橡胶的失效并非单一因素作用，而是离子渗透、交联降解、助剂抽出、生物附着等多过程的协同结果，配方设计必须从失效机理出发，系统平衡各项性能，而非单一指标的堆砌。本文结合行业工程实践，系统梳理耐海水橡胶的设计逻辑、应用场景与工业级实战配方，所有参数均经过工业化验证。
一、耐海水橡胶的核心失效机理海水是成分复杂的弱碱性电解质体系（pH≈8.1，盐度 3.5%，以 NaCl 为主，含 Mg2?、Ca2?、SO?2?及微量重金属离子），叠加温度、压力、紫外线、生物作用，对橡胶的破坏体现在四个层面：
离子渗透与交联键降解：Cl?、OH?等小半径离子通过橡胶分子链间隙向内部渗透，优先攻击硫黄硫化体系中的多硫键（-S?-），造成交联键断裂、交联密度下降；重金属离子（Fe3?、Cu2?）会催化橡胶分子链的热氧老化，加速主链断裂。不饱和橡胶（如 NR、SBR）因主链含双键，降解速率远高于饱和橡胶。
助剂抽出与体积溶胀：海水为极性介质，虽对非极性橡胶的本体溶胀程度较低，但配方中的小分子增塑剂、促进剂、防老剂等会在长期浸泡中逐步被抽出，导致制品硬度上升、弹性下降、体积收缩；同时水分子进入橡胶自由体积，引发轻微溶胀，造成尺寸精度丧失，密封失效。
海洋生物污损破坏：藤壶、海藻、贝类等海洋生物会在橡胶表面附着生长，一方面增大制品运行阻力（如管道、缆绳），另一方面生物分泌物会腐蚀橡胶表面，其生长产生的机械力会造成表层开裂，加速介质渗透。
多因子协同老化：浅海区域的紫外线、潮汐交变应力、温度波动与海水腐蚀协同作用，深海区域的高静水压力、低温与介质渗透叠加，都会大幅加速橡胶性能衰减，比单一海水浸泡的失效速率高 2~3 倍。
二、耐海水橡胶配方设计核心原则耐海水配方的核心目标是：降低介质渗透速率、提高交联键稳定性、减少助剂抽出、抑制生物附着，最终实现长期服役下的性能保留率。各体系设计需遵循以下原则：1.生胶体系：饱和主链为基础，匹配工况选型生胶是耐海水性能的决定性因素，选型优先考虑主链饱和度、分子链紧密程度与极性匹配性：
通用长期服役场景：首shou选xuan三元乙丙橡胶（EPDM）。饱和主链无双键，耐离子腐蚀、耐水解、耐候性优异；乙yi烯xi含量越高，分子链堆砌越紧密，耐溶胀性越好，通常选用乙yi烯xi含量 50%~70%、ENB 型第三单体的牌号，平衡加工性与耐介质性。
耐油耐海水双工况：选用氢化丁腈橡胶（HNBR）。氢化后主链饱和度高，保留丙烯腈的耐油性，同时耐海水、耐老化性能远优于普通 NBR，适合海洋液压、燃油系统密封。
极端苛刻工况：选用氟橡胶（FKM）或硅橡胶（MVQ）。氟橡胶耐化学腐蚀、耐溶胀性顶ding级ji，适合深海高压、强腐蚀场景；硅橡胶耐低温、耐生物相容性好，多用于水下仪器密封。
误区提醒：氯丁橡胶（CR）虽有一定极性与耐候性，但主链含双键，长期海水浸泡后老化速率是 EPDM 的 3 倍以上，仅可用于浅海短期、非承重制品；天然橡胶（NR）耐海水性能差，严禁单独用于长期浸泡工况。
2.硫化体系：高稳定交联键为核心，严控交联密度硫化键的化学稳定性直接决定耐海水寿命，设计原则是减少多硫键、提高单硫/碳碳键比例、保证足够交联密度：
首shou选xuan过氧化物硫化体系：形成的 C-C 交联键键能高，耐水解、耐离子腐蚀、耐热性远优于硫黄硫化体系，压缩永yong久jiu变形更优，是中高gao端duan耐海水配方的标准配置。常用 DCP 或双 2,5（2,5 - 二甲基 - 2,5 - 二叔丁基过氧基己yi烷wan），搭配助交联剂 TAIC 提高交联效率，用量根据生胶门尼与硬度要求调整。
硫黄硫化体系仅用于低端制品：若采用硫黄体系，必须使用有效硫化体系（EV），即高促进剂、低硫黄配比，尽量生成单硫键 / 双硫键，减少多硫键占比；避免普通硫黄体系，否则海水浸泡后交联键断裂严重，性能骤降。
交联密度控制：在加工允许范围内，尽量提高交联密度，可显著降低溶胀率与渗透速率；但交联密度过高会导致制品脆性增加，耐疲劳性能下降，需根据受力工况平衡。
3.防护体系：耐抽出+抗离子，兼顾多因子老化海水环境下的防护体系不能照搬空气老化配方，核心要求是低水溶性、耐抽出、抑制金属离子催化：
主防老剂：优先选用聚合型或高分子量防老剂，如防老剂 RD（TMQ，聚合喹kui啉lin类）、防老剂 445（二苯ben胺an类），耐抽出性远优于小分子胺类防老剂（如 4010NA），用量 1.5~2.5 份。
金属离子钝化剂：海水重金属离子会催化老化，需加入 0.3~0.5 份钝化剂（如三嗪衍生物、防老剂 DNP），络合金属离子，阻断催化老化路径。
浅海制品补加紫外防护：水面及浅海制品需加入耐抽出型紫外线吸收剂（如 UV-327、UV-531），用量 0.5~1 份；深海制品无需添加。
禁用易抽出防护蜡：防护蜡在空气环境中可迁移成膜，但在海水中长期浸泡会逐步溶失，无法起到持续防护作用，耐海水配方中不建议添加。
4.填充补强体系：惰性优先，强化界面阻渗填料不仅影响力学性能，还会改变介质渗透路径，设计原则是化学惰性、低吸水性、减少界面空隙：
补强填料：炭黑为首shou选xuan，半补强炉黑（N550、N660）平衡补强与加工性，用量 30~50 份；需高补强时选用 N330，用量不宜超过 45 份，避免胶料硬度过高。白炭黑需选用疏水型气相白炭黑，普通沉淀白炭黑表面硅醇基易吸水，会增大水渗透速率，必须搭配硅kui烷wan偶联剂（Si-69）处理后使用。
惰性填料：重质碳酸钙、煅烧陶土、沉淀硫liu酸suan钡是耐海水配方的优you质zhi填料，化学性质稳定、不溶于海水，可提高尺寸稳定性、降低溶胀率，同时降低成本。其中沉淀硫liu酸suan钡耐介质性最zui优you，适合高精度密封件；煅烧陶土比普通陶土吸水性低，耐水性更好。
行业经验：并非填料越多耐水性越好。填料与橡胶的界面是水渗透的主要通道，过量填充会导致界面缺陷增多，反而加速渗透；填充总量需控制在 100 份以内，保证填料被橡胶充分包覆。
5.增塑体系：高分子量耐抽出，杜绝易水解组分增塑剂是海水浸泡中最易析出的组分，选型直接影响制品使用寿命：
优先选用聚合型增塑剂：液体聚异yi丁ding烯、液体 EPDM、聚酯型增塑剂等高分子量品种，与橡胶相容性好，耐抽出性远优于小分子增塑剂，长期浸泡后硬度变化小。
烃类增塑剂次之：石蜡油、环烷油与 EPDM 相容性较好，水溶性极低，成本适中，是通用型配方的主流选择；优先选用高闪点、高分子量牌号，降低迁移速率。
禁用易水解增塑剂：邻苯二甲酸酯类（DOP、DBP）在弱碱性海水中会缓慢水解，且有一定迁移性，高gao端duan耐海水配方不建议使用；氯化石蜡耐水性好，但需注意热稳定性，用量不宜超过 10 份。
6.功能助剂：针对性解决特殊工况
防污助剂：长期水下制品需添加环保防污剂，目前主流为微胶jiao nang囊化铜基复合防污剂（氧化亚铜为核心），搭配少量天然防污剂（辣椒素衍生物），通过缓慢释放抑制生物附着；微胶jiao nang囊化可降低对橡胶硫化的影响，延长防污寿命。传统有机锡防污剂已被国际公约禁用，严禁使用。
阻渗助剂：改性蒙脱土、层状硅酸盐等纳米填料，可在橡胶中形成“迷宫效应”，延长介质渗透路径，显著降低海水渗透速率，用量 2~5 份即可见效。
偶联剂：硅kui烷wan偶联剂可改善填料与橡胶的界面结合，减少界面空隙，提升耐水性与力学性能，白炭黑、陶土填充体系建议添加。
三、耐海水橡胶的主要应用场景1.海洋工程与基建密封跨海隧道盾构管片密封、港口码头法兰密封、跨海桥梁伸缩缝密封条等，要求耐海水、耐高压、长寿命（设计寿命 10~50 年），尺寸精度要求高。主流选用过氧化物硫化 EPDM，高gao端duan场景采用 EPDM/IIR 并用，进一步降低透气透水性。2.船舶与港口装备船用护舷、靠球、甲板密封条、船用电缆护套、螺旋桨轴密封等。护舷类制品承受反复冲击与海水浸泡，多采用高填充 EPDM 配方，平衡弹性与成本；电缆护套要求耐海水 + 电绝缘，选用高绝缘级 EPDM。3.海水淡化与水处理反渗透膜密封、管道衬胶、阀门衬里、输水胶管等，接触海水与水处理药剂，要求耐化学、耐水解、无析出物污染水质。多采用食品级 EPDM，高温工况选用氟橡胶。4.海上风电与海底电缆海上风电塔筒密封、海底电缆护套、水下接头绝缘等，要求耐海水、耐候、耐电绝缘、耐机械疲劳。主流采用 EPDM 绝缘层，深海高压电缆搭配 HNBR 内密封层。5.深海装备与水下工程潜器密封、水下机器人密封圈、脐带缆护套等，承受高静水压力、低温、长期浸泡。多选用 HNBR 或 FKM，保证高压下的密封性能与尺寸稳定性。四、工业实战配方案例（质量份）以下配方均为工业化量产配方，性能指标经第三方检测验证，采用 ASTM D1141 标准人工海水测试。

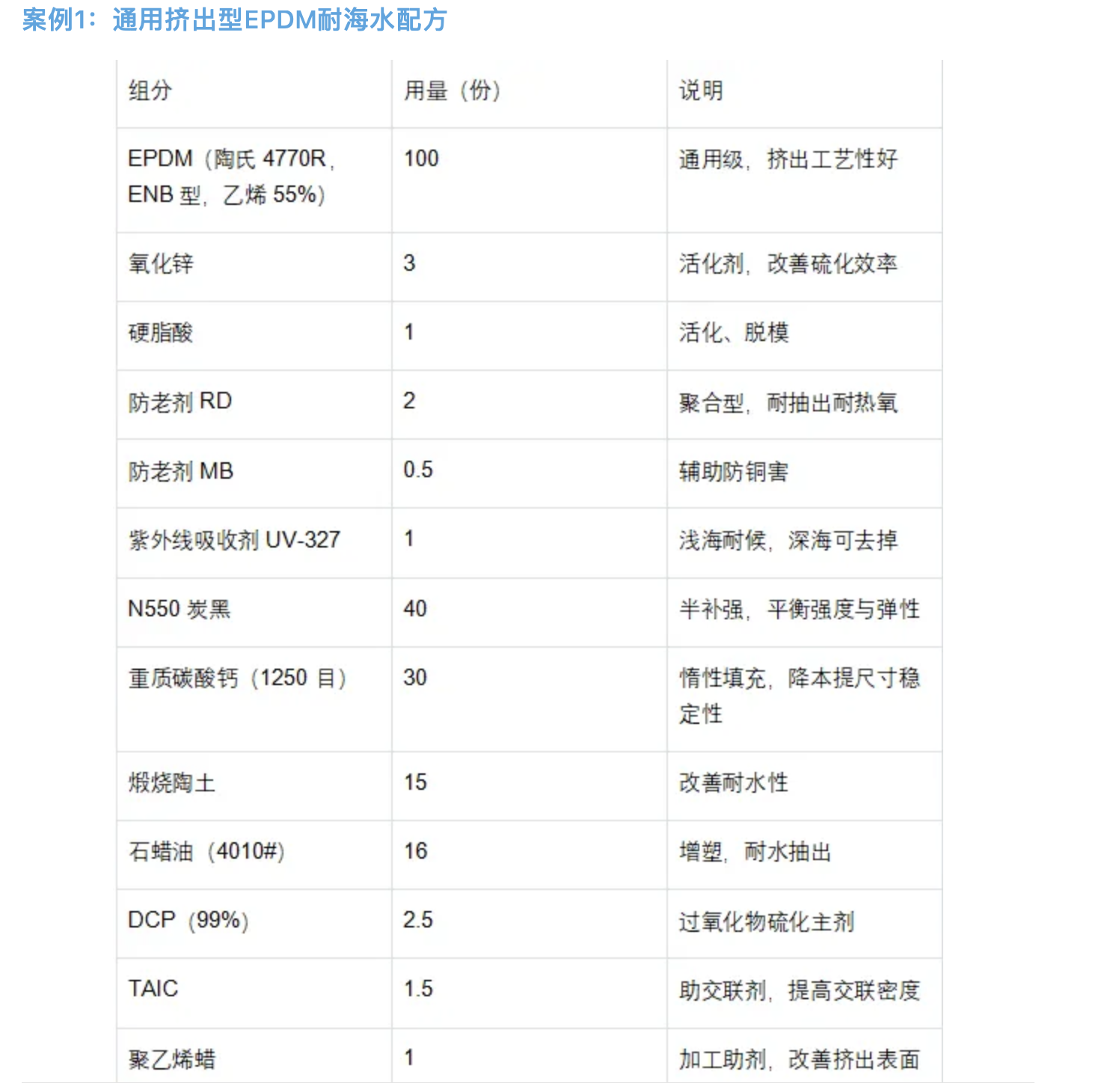

适用场景：船用密封条、输水胶管、港口护舷、普通管道衬里，是目前用量最zui大da的耐海水基础配方。核心性能（25℃）：邵尔 A 硬度 62±3 度，拉伸强度 13.5MPa，断裂伸长率 320%；25℃人工海水浸泡 168h，体积变化率 + 2.8%，拉伸强度保持率 88%，硬度变化 + 3 度；100℃×22h 压缩永yong久jiu变形≤25%。

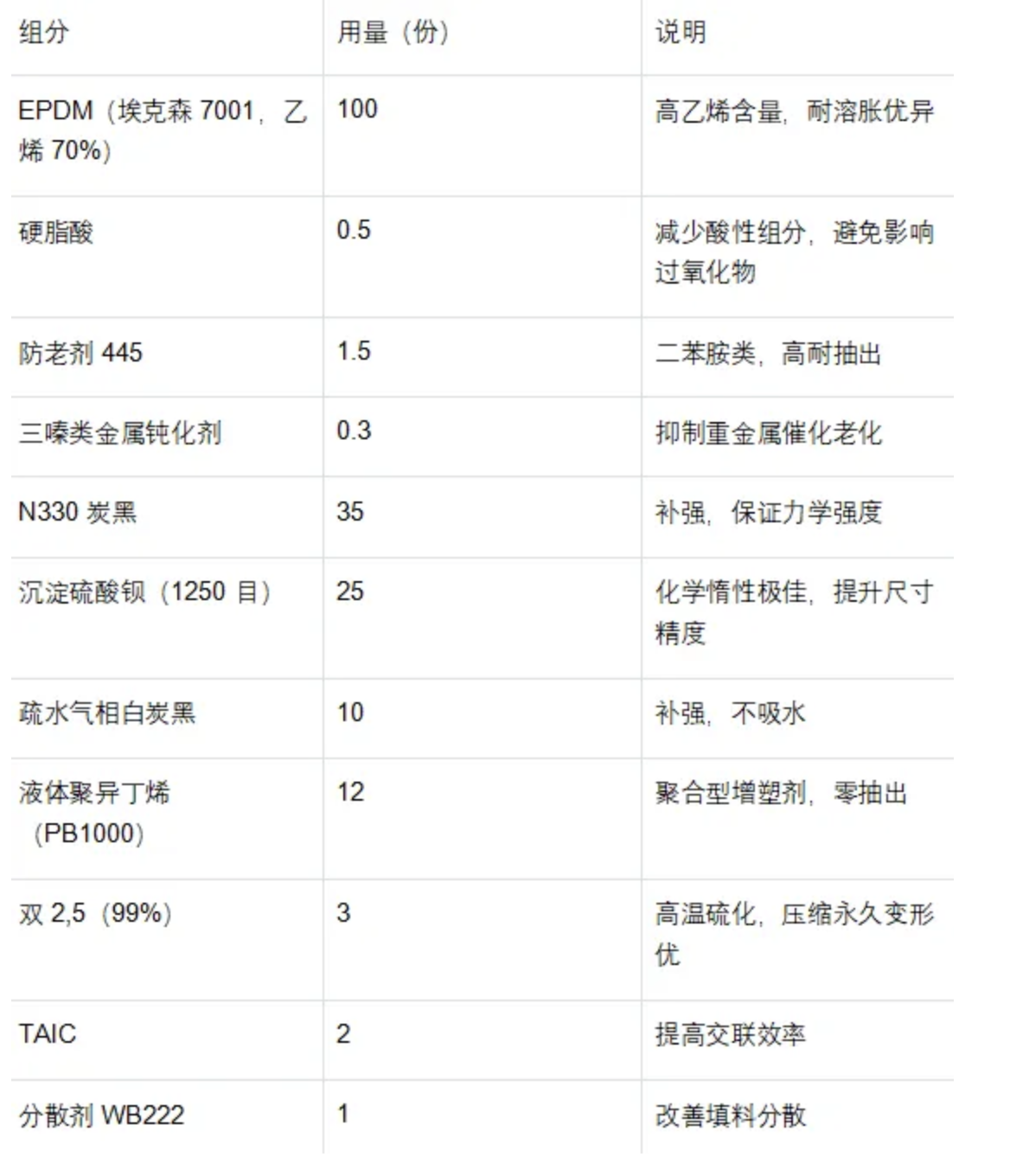

适用场景：法兰密封、阀门密封圈、深海装备静密封，要求低压缩永yong久jiu变形、高耐溶胀、长寿命。性能：邵尔 A 硬度 70±3 度，拉伸强度 18.2MPa，断裂伸长率 260%；70℃人工海水浸泡 168h，体积变化率 + 1.9%，拉伸强度保持率 90%；100℃×22h 压缩永yong久jiu变形≤18%，适合高温海水与长期服役场景。

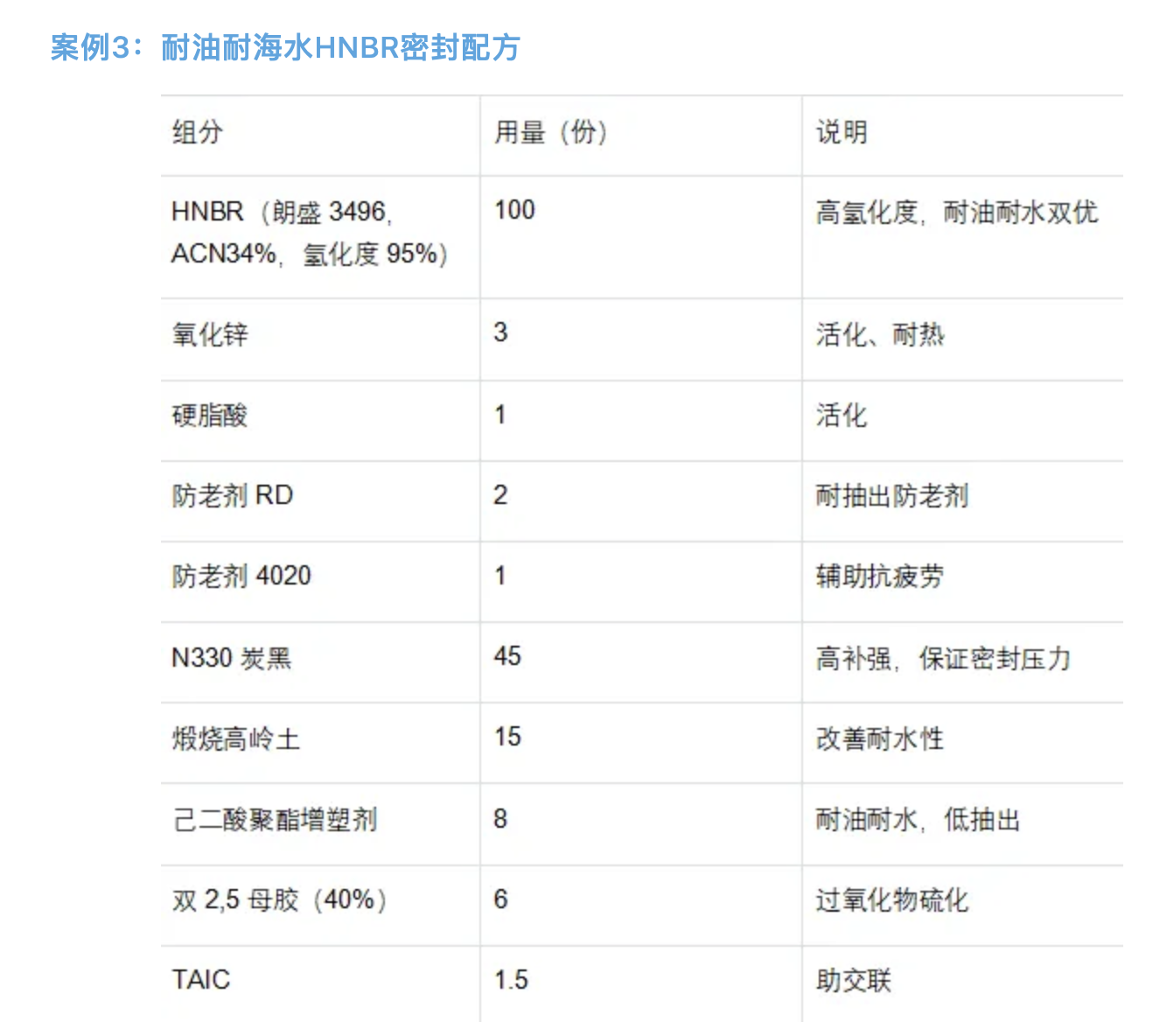

适用场景：海洋液压系统密封、燃油管道密封圈、油海水交替环境制品。五、性能验证与工程应用注意事项1.实验室评价规范耐海水性能测试必须采用标准人工海水（ASTM D1141 或 GB/T 24134），不可用食shi盐yan水替代，二者离子组成与 pH 差异会导致测试结果偏差 30% 以上。常规考核指标包括：浸泡 168h、504h、1008h 后的体积变化率、质量变化率、拉伸强度保持率、硬度变化率；密封件需追加压缩永yong久jiu变形、泄漏量测试。2.工程选型建议
不同海域工况差异大：南海高温高盐、生物活性强，需提高防老剂与防污剂用量；黄渤海低温，需调整增塑剂用量保证低温弹性。
动态受力制品（如护舷、胶管）不能过度追求耐水性而牺牲弹性，需保证足够的断裂伸长率与疲劳寿命。
食品接触级海水制品（如饮用水输送），需选用符合食品级认证的生胶与助剂，禁用有毒防污剂与重金属助剂。
从行业实践来看，耐海水橡胶配方是一门平衡的艺术—— 没有绝jue对dui “最zui好hao” 的配方，只有最匹配工况的方案。核心是抓住 “渗透 - 降解 - 抽出” 三大失效根源，从生胶、硫化、防护等体系系统优化，而非单一助剂的叠加。随着海洋装备向深海、长寿命方向发展，耐海水橡胶也将朝着功能复合化、寿命长效化、环保无毒化的方向持续迭代。
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
