《 密封件设计判断系列》： 5. 为什么油封截面更”壮”,刚度却差不多?

　　适合人群：制造业工程师、密封件设计/开发工程师

　　关键词：油封、密封件，结构设计

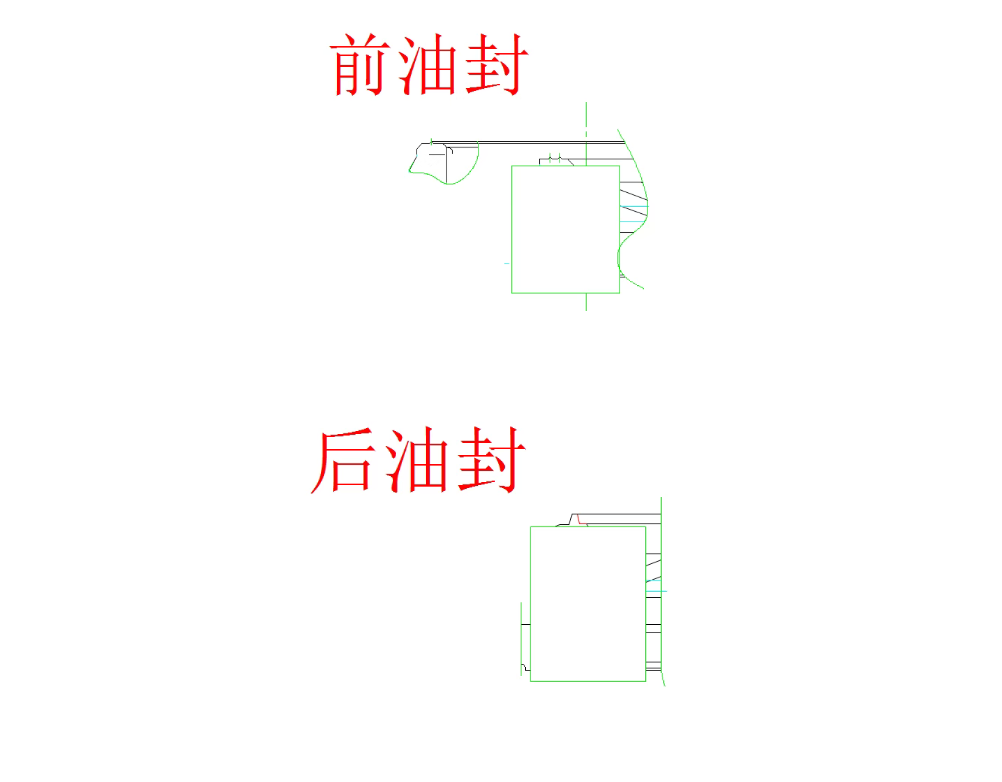

　　最近，我发现了同类型的旋转零件的前后位置使用的是不一样的油封结构。前油封的主唇结构简单，而后油封的主唇油侧多加了一个凸起。如下图所示：

　　后油封截面看起来更“壮”，但是按照简化的模型计算,两者的刚度差不多。

　　这个是怎么一回事儿？

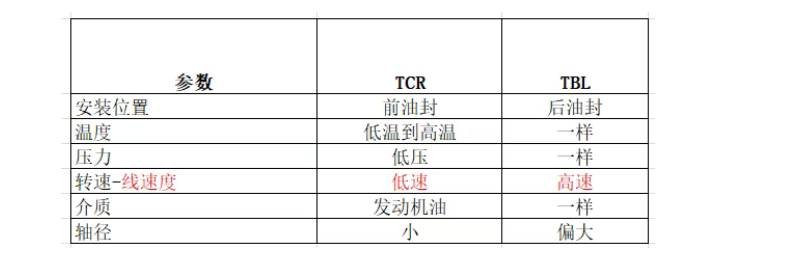

　　我第di一yi反应：这跟工况有关系吧？我对比了两种油封的工况---见表1。

　　计算后发现油封在最zui高gao转速的时候，线速度是前油封线速度的2.1倍。紧接着，我考虑到是不是和摩擦扭矩有关？高速状态下，也需要考虑较小的摩擦扭矩。

　　后面查询设计手册，发现这个只是唇型是低扭矩的分类，而不是后油封的凸起和低扭矩有关。

　　而且，前、后油封采用了相同的喷涂某种材料的后处理，并通过实际摩擦扭矩测试验证了该处理对降低摩擦扭矩的作用。

　　所以，我想后油封的凸起，可能与低摩擦扭矩设计无关。那么问题又回到了这个凸起本身：它到底改变了什么？

　　因为从截面力学的角度看，凸起并不是一个可以忽略的几何特征。它会改变截面材料相对于中性轴的分布，从而改变截面惯性矩 。

　　那也就是说，如果仍然把后油封简化成和前油封类似的截面，再用简化模型计算整体刚度，那么这个模型可能无法完全反映真实结构的力学特性。

　　这也带来了一个新的问题：这个凸起究竟是在改变局部刚度，还是在调整唇部的变型分布？

　　不过目前能确认的是：这个凸起确实改变了截面几何和惯性矩I；但仅凭现有资料，还不能确认设计者加入这个凸起的具体目的，也不确定它对唇口整体刚度的实际影响有多大。

　　下一步，想用更贴近真实边界条件的方法重新验证这个截面的力学特性。

　　注：以上shang分fen析基于理论结构特征和工程经验推演，实际设计意图仍需结合完整工况、材料参数及验证数据确认。
