《 密封件设计判断系列》： NO.6 为什么两个油封的几何刚度差不多，但是径向力却差一大截？

　　适合人群：制造业工程师、密封件设计/开发工程师

　　关键词：油封、密封件，结构设计

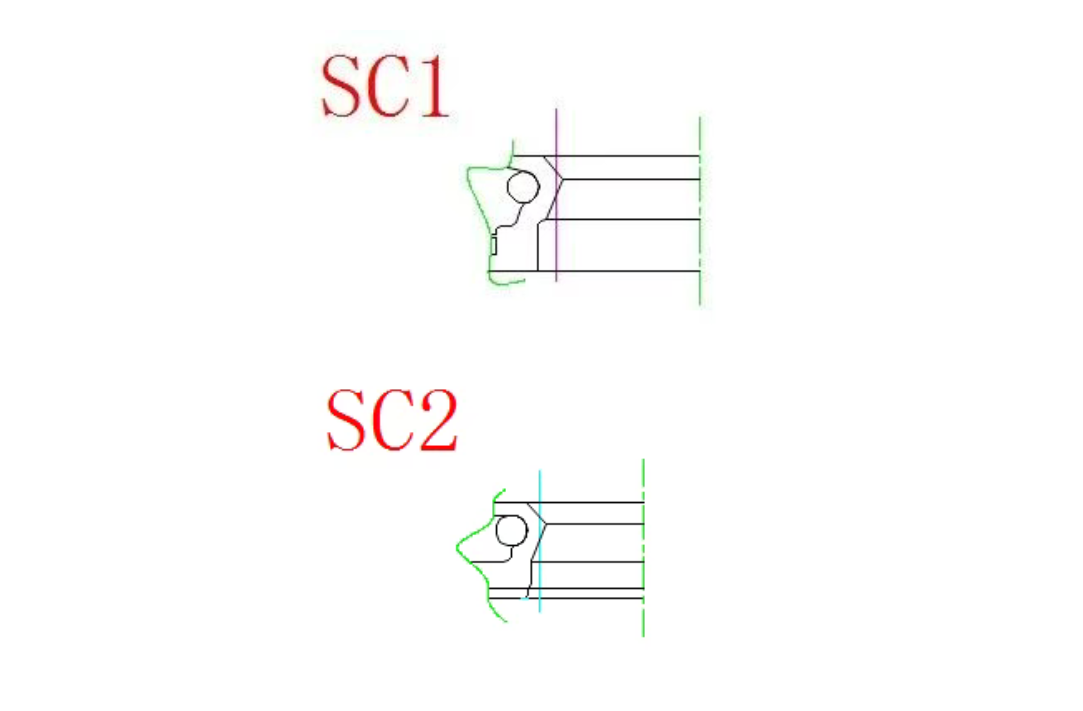

　　最近，我在对比两个SC型油封时发现了一个有意思的现象：两款油封的几何结构存在一定差异，但经过计算后，两者的几何刚度却差不多。如图所示为两个SC型油封的理论示意图如下：

　　我的第di一yi反应是：既然两款油封的径向力不同，会不会首先与使用工况有关？我原本认为，其中一款油封在负压环境下，密封唇可能受到介质压力方向的影响，因此设计可能需要通过更高的径向力维持密封接触。但仅靠工况进行判断还不够，于是我继续把两款油封的使用条件和结构参数放在一起对比。

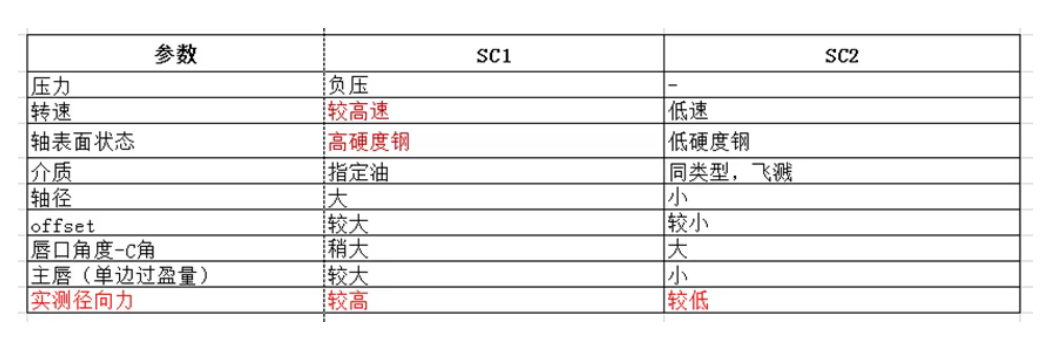

　　我重点看了几个变量：工作压力、转速、轴表面状态、唇口结构以及几何尺寸。结果发现，两者的结构参数虽然存在差异，但单从几何刚度来看，并不足以解释实测径向力之间的差距。以下是我整理的表1:

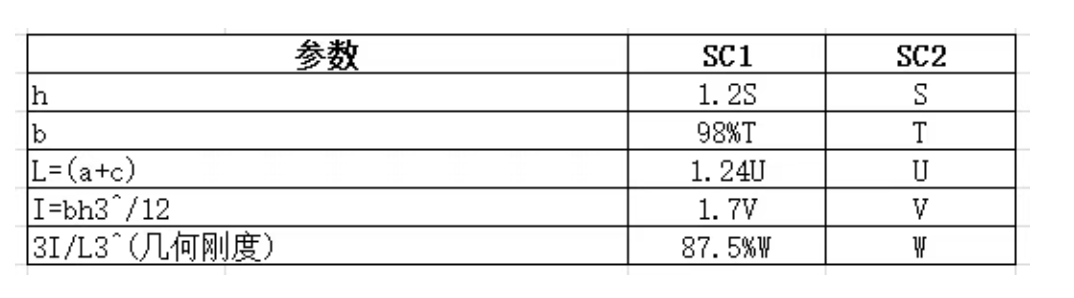

　　这让我重新意识到，油封径向力并不能简单地用“整体几何刚度”一个参数来判断。虽然两个结构计算出的几何刚度接近，但唇口过盈量、Offset、腰部几何以及实际变形状态等参数仍然存在明显差异。以下表格是具体的几何刚度的参数对比值,详见表2;

　　那么，新的问题就出现了：如果几何刚度只能解释其中一部分，究竟还有哪些结构参数在影响油封的实际径向力？

　　这也让我意识到，整体几何刚度并不能单独解释油封的径向力。虽然两个油封的整体几何刚度接近，但Offset、唇口厚度、主唇悬臂长度等局部结构参数仍然存在差异。究竟哪个参数，或者哪些参数的组合，对最终径向力起到了更大的影响？这可能比单纯比较整体几何刚度更值得进一步研究。

　　注：以上yi分fen析基于理论结构特征和工程经验推演，实际设计意图仍需结合完整工况、材料参数及验证数据确
