决定FFKM耐高温上限的，不是全氟主链，而是交联点结构。

　　市面两类FFKM：过氧化物交联FFKM、三嗪交联FFKM。看似都是全氟结构，但耐热极限、老化机理、失效方式完全不同。长期工况用错体系，再贵的全氟醚橡胶也会失效。

　　本文讲解核心：三嗪FFKM独du有you交联微观机理 + 性能优劣势底层逻辑。

　　一、核心本质：三嗪交联 vs 过氧交联

　　普通FKM、过氧FFKM的耐热瓶颈，卡死在C-C单键交联；而三嗪FFKM直接更换了一套更高牢固的交联骨架。

　　1、过氧化物FFKM：传统C-C交联（有耐热上限）

　　过氧体系交联原理：依靠自由基激发，让分子链之间形成碳-碳单键完成交联。

　　微观致命短板：C-C单键热裂解活化能相对较低，在长期290℃以上干热环境中，交联点发生均裂，导致交联密度下降，宏观表现为压缩永yong久jiu变形恶化、密封界面微渗漏。

　　这就是为什么普通FFKM只能做230–250℃级别的高温密封，无法胜任半导体扩散炉、高温腔体的长期超高温工况。

　　2、三嗪型FFKM：六元芳香杂环交联（耐热结构升级）

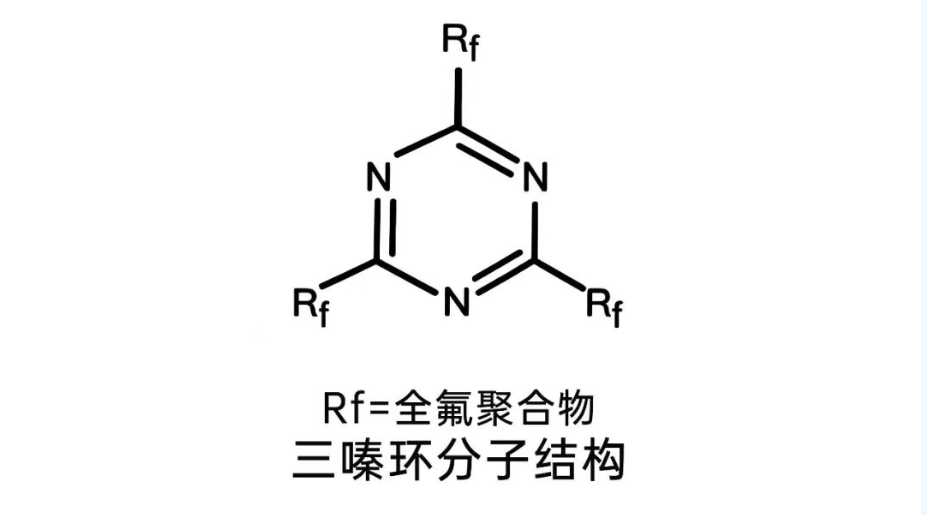

　　三嗪FFKM生胶在聚合阶段预埋氰基（-CN）功能单体，不依赖传统自由基交联。在高温硫化条件下，三条氰基发生环化三聚反应，生成稳定的三嗪芳香杂环交联节点。

　　这是FFKM体系里最顶ding级ji的交联结构优势（微观核心）：

　　1、共轭环状结构，键能远高于C-C单键

　　三嗪环属于高热稳定性芳香结构，无单键滑移、热松弛速率极低，能够承受315–325℃长期干态连续工作，是目前所有弹性体中耐热上限最zui高gao的交联体系。

　　2、全氟主链无薄弱位点

　　主链完全氟化，无C-H键、无氢原子，杜绝普通FKM高温脱HF、分子链降解的问题，耐强氧化剂、氟等离子、卤素腐蚀能力拉满。

　　二、性能边界：三嗪FFKM的绝jue对dui强项与短板

　　三嗪FFKM不是万wan能neng橡胶，它的性能极度极端：干态超高温无wu敌di，湿热工况天生弱势。

　　1、不bu可ke替ti代dai的核心优势（精jing准zhun工况）

　　① 超高温干态热稳定性行业第di一yi

　　在300℃+长期恒温、真空、惰性气氛、高温热循环下，三嗪环交联点不松弛、不断裂、不移位。高温下压缩永yong久jiu变形保持率远优于过氧FFKM，是高温扩散炉、高温等离子腔体的唯wei一yi适配材料。

　　② 高温等离子环境低析出、低损耗

　　交联结构致密稳定，无弱键分解，在氧等离子、氟等离子轰击下，微粒产生量极低，不会污染晶圆腔体，满足半导体高gao端duan洁净工艺。

　　③ 无水强腐蚀介质绝jue对dui稳定

　　全氟主链+稳定三嗪环，耐受几乎所有无水强酸、有机溶剂、卤化气体、强氧化剂，无溶胀、无开裂、无降解。

　　2、短板

　　三嗪交联结构惧怕高温水汽、蒸汽、热水、胺类介质，这是分子结构自带短板，无法通过配方、工艺优化解决。

　　微观失效机理：

　　三嗪芳香杂环在高温+水汽共存环境下，会发生缓慢水解开环。交联节点逐步断裂、交联密度持续下降。

　　3、两类FFKM核心差异极简对照表

　　选型逻辑：干态高温选三嗪，湿热介质选过氧。

　　特别声明：

　　Special statement:

　　转载其他网站内容仅供参考，以传递更多信息而不是盈利。

　　Reprinting content from other websites is for reference only, to convey more information rather than for profit.

　　版权属于原作者。如有侵权，请联系删除。

　　Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
