摘要
橡胶制品硫化后表面发粘是橡胶加工中常见且棘手的技术问题。本文从硫磺硫化体系、过氧化物硫化体系、欠硫化、过硫化以及小分子油/树脂析出五个维度，系统分析了表面发粘的成因与机理，并结合国内外文献与专利技术，提出了针对性的配方优化、工艺调整及后处理解决方案，以期为橡胶工业从业人员提供系统的理论指导与实践参考。

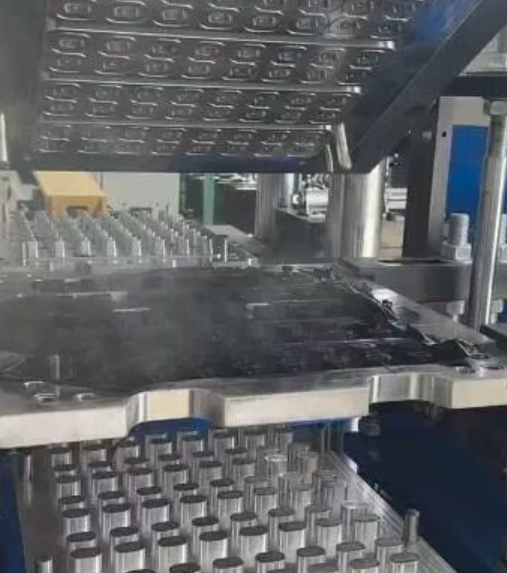

一、引言
橡胶制品硫化后表面发粘是影响产品质量和外观的常见缺陷。这一问题有的在出模时即显现，有的则在存放或使用过程中逐步暴露。从表象看，发粘似乎是一项共性问题，但实际上其成因复杂，涉及配方设计、硫化体系选择、工艺参数控制及原材料质量等多个层面。本文旨在从五个维度系统阐述其成因机理与解决路径。
二、硫磺硫化体系导致的表面发粘2.1 自由硫的析出
在传统硫磺硫化体系中，当硫磺用量较大时，由于不同温度下硫磺在橡胶中溶解度的差异，部分硫磺会在胶料停放或硫化过程中迁移到表面，引起胶料粘结性下降。高硫配方尤其容易产生自由硫，导致表面发粘。
2.2 硫化返原现象
硫磺硫化体系的另一典型问题是硫化返原（reversion）。当硫化温度过高或硫化时间过长时，橡胶分子链的断链多于交联，导致降解。此时，硫磺交联键发生裂解，橡胶表面发粘，同时拉伸强度、定伸应力和硬度均显著降低，断裂伸长率增大。硫化返原对天然橡胶、异戊橡胶和聚硫橡胶尤为明显。
2.3 促进剂与硫化剂反应产物的喷出
硫磺硫化体系中，促进剂并用反应生成的物质以及未反应的硫化促进剂与硫黄的相互作用产物，会从胶料内部向表面迁移，形成喷霜。这种喷霜不仅影响外观，还会降低胶料的自粘性。
三、过氧化物硫化体系导致的表面发粘
3.1 氧气阻聚效应
过氧化物硫化体系表面发粘的最主要原因是氧气的阻聚作用。过氧化物通过产生自由基引发橡胶交联，但当氧气存在于硫化环境中时，聚合物链上的自由基会与游离氧耦合，生成过guo氧yang化hua氢qing自由基，从而终止交联反应。这导致制品表面硫化程度不足，呈现发粘状态。
如美国专利所述，用有机过氧化物交联聚合物时，如果在硫化过程中不排除空气，由于氧气的固化抑制作用，表面会产生粘性。硫磺硫化则具有不被氧气抑制的优势。
3.2 过氧化物分解不完全
在一次硫化温度或时间不足的情况下，过氧化物未反应完全，残留的过氧化物在二次硫化时与空气反应，同样会导致表面发粘。此外，过氧化物硫化体系中的低分子副产物过量也会引起喷出。
四、欠硫化导致的表面发粘
欠硫化是指硫化时间不足或硫化温度不够，硫化程度未达到正硫化点。此时橡胶分子结构尚未形成足够多的交联网络，表现为：
表面状态：发粘、发皱、有凹凸感
物理性能：硬度偏低、伸长率大、回弹性差
造成欠硫化的常见原因包括：硫化温度偏低、硫化时间不足、模具型腔内局部滞留液体影响传热、模具腔型不对称导致传热不均匀等。有时原料质量波动（如氧化锌活性变化）也会引起欠硫。
五、过硫化导致的表面发粘
过硫化是指硫化时间和硫化程度超过了正硫化点。过硫化对橡胶性能的影响因胶种而异：
天然橡胶、异戊橡胶、聚硫橡胶：过硫表现为发粘变软，即硫化返原现象-。这主要是硫磺交联键断裂所致。
聚丁ding二er烯xi类橡胶：由于交联键断裂后可重新交联及环化，过硫反而使硬度增加，不易产生硫化返原。
过硫化不仅导致表面发粘，还会使拉伸强度、定伸应力、硬度等力学性能全面下降.。
六、小分子油/树脂析出导致的表面发粘
6.1 增塑剂与软化油的析出
橡胶配方中常添加增塑剂、软化油等小分子组分以改善加工性能。当这些组分的添加量超过其在橡胶基体中的溶解度时，低分子量、低粘度的组分就会从体系内部向表面迁移析出。其驱动力是热力学上的不平衡——这些组分与聚合物基体之间的相容性有限。
6.2 加工助剂的迁移
加工助剂（如润滑剂、防老剂、防护蜡等）在长期使用和储存过程中也会逐渐迁移至制品表面。喷霜可分为喷粉、喷油和喷蜡三种形式。当表面析出物呈油状或液态时，即表现为发粘.。
6.3 再生胶中液体增塑剂的影响
再生胶中常添加液体类增塑剂来调节硬度，这些低分子物质在硫化后容易析出，导致制品表面发粘.。
七、综合解决方案
7.1 配方优化
（1）硫磺硫化体系优化
采用有效硫化体系（EV）或半有效硫化体系（SEV），减少自由硫的产生
添加抗硫化返原剂，抑制硫化返原现象
合理搭配促进剂种类与用量，避免反应产物喷出
（2）过氧化物硫化体系优化
确保硫化环境充分排氧，可采用氮dan气qi保护或真空硫化
在模具表面采取绝氧措施，如包覆物抱紧、水浴硫化等
使用含助交联剂（如HVA-2）的过氧化物体系，改善表面固化效果
（3）控制小分子组分添加量
增塑剂、软化油的添加量控制在橡胶溶解度的饱和限度以内
选用与基体相容性更好的增塑剂品种
对于高硬度配方，适当减少充油量
（4）防粘助剂的应用
在配方中添加润滑剂（如油酸酰胺、芥酸酰胺），使其在硫化后表面微喷霜，起到隔离效果
添加适量的固体古gu马ma隆long树脂等改善表面状态
7.2 工艺调整
（1）硫化工艺优化
精jing确que控制硫化温度和时间，确保达到正硫化点
对厚制品避免过高的硫化温度
增加模具排气次数，设置排气槽或溢胶槽，保证传热均匀
（2）模具管理
确保模具型腔干燥，无液体滞留
对不对称模具优化加热方式，消除传热死角
模具表面可进行喷砂或放电粗化处理
（3）环境控制
过氧化物硫化时使用真空或惰性气体保护
二次硫化时确保烘箱排气通畅
7.3 后处理与补救措施
（1）二次硫化
对已出现轻微发粘的制品，可进行二段硫化（如150℃×2h），高温挥发掉表面的低分子物
（2）表面处理
使用专用清洁剂或异yi丙bing醇chun等溶剂擦拭去除表面析出物
涂覆滑石粉、防粘剂等隔离层-采用表面氟化、派拉纶镀层、硅酮喷涂等表面处理技术
（3）热碱水洗
将制品在65-80℃热水中搅拌处理，再进行水洗、脱水烘干
八、结语
橡胶制品硫化后表面发粘是多因素交织的复杂质量问题。硫磺体系需重点关注硫化返原和自由硫析出；过氧化物体系须着力解决氧气阻聚；欠硫化与过硫化则要求精jing确que的工艺控制；小分子析出问题需从配方相容性入手。实际生产中应系统排查，从配方设计、硫化工艺、模具条件到后处理进行全流程管控，方能有效解决这一顽疾。未来，随着新型抗返原剂、氧阻聚抑制技术及高相容性助剂的不断发展，橡胶制品表面质量的控制将更加精jing准zhun可靠。
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
