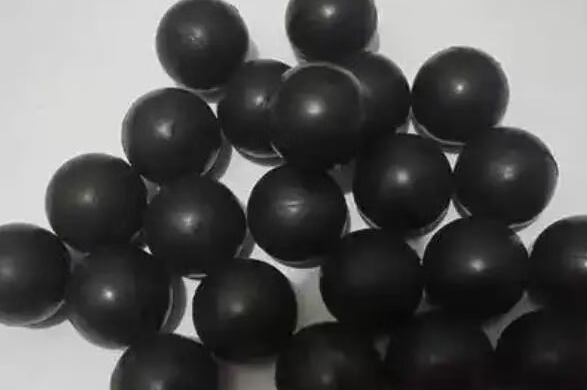

同样是橡胶球70邵氏A硬度，为什么一个弹跳利落，另一个却振动吸能？
硬度计指针都停在70 Shore A。如果只看这个数字，我们很容易把它们当作“硬度相同、性能相近”的胶料。可真正用手捏一捏、用回弹仪打一打，甚至装到减震器上跑起来，差别可能立刻显现：一块回弹迅速、撞击声清脆，像一只充满气的皮球；另一块手感发闷、振动衰减很快，更像一块吸能海绵。
这并不是硬度计出了问题，而是我们用硬度这一个指标去回答了它本来回答不了的问题。
硬度告诉我们：它抵抗压入的能力；回弹性、阻尼和定伸应力则告诉我们：受力之后，能量是弹回去、耗散掉，还是以多大的力扛住变形。
一、70度究竟“一样”在哪里？
Shore A硬度本质上是一次规定条件下的压入测试——规定形状的压头、规定的弹簧力、规定的读数时间，得到一个经验性的硬度数值。ISO 48-4和ASTM D2240都明确指出，它主要适合质量控制，不能与材料的某一种基本性质建立简单对应关系。
因此，两块胶料同为70 Shore A，只能说明它们在相同试样状态和测试条件下，局部抵抗压头进入的结果相近。它没有同时测量回弹性、阻尼损耗、定伸应力、蠕变、应力松弛，更没有直接预测减震效果、密封持久性或动态疲劳寿命。
70 Shore A之所以被广泛选用，是因为它在密封性、耐磨性和刚性之间提供了一个公认的平衡点-。但“平衡”二字本身就意味着——同样到达70度，可以走完全不同的配方路径。
二、真正拉开差距的：回弹性——能量还回来的比例
把一块硫化胶从同一高度落下，或者用回弹仪打击，观察它反弹的高度。反弹越高，回弹性越好。
回弹性本质上衡量的是：橡胶受力变形后，储存的弹性势能有多大比例能在卸载后快速释放回来。 在动态力学语言中，回弹性与储能模量G′ 密切相关——G′越高，材料储存能量的能力越强，回弹往往越好。
研究显示，硫化胶的回弹性随交联密度的增大而提高。交联网络越完善，分子链越容易在受力后迅速恢复原位，能量返还效率越高。然而，同样的70度硬度，可以通过不同途径实现：一条路线用更高的交联密度来“撑起”硬度，另一条路线则用更多的炭黑填料和更少的软化剂来达到相同硬度。
前者往往回弹性更好——分子网络本身弹性占主导；后者回弹性可能明显偏低——因为填料网络和填料-橡胶界面的摩擦、滞后会消耗更多能量-。研究还表明，随着炭黑粒径减小或炭黑用量增大，硫化胶的邵尔A型硬度增大，回弹值减小。这意味着一块通过细粒径炭黑大量填充达到70度的胶料，和一块通过适度交联达到70度的胶料，硬度相同，回弹却可能相差悬殊。
所以，同样70度，一块可以弹跳利落像弹簧；另一块却可能回弹迟缓、手感发粘。
三、真正拉开差距的：阻尼（tanδ）——能量耗散的比例
如果说回弹性回答的是“能量还回来多少”，那么阻尼（损耗因子tanδ = G″/G′）回答的则是“能量被耗散了多少”。
tanδ越大，意味着每次受力变形中，被转化为热的能量比例越高，振动的衰减越快。 这正是减震、隔振部件所需要的特性-。丁基橡胶（IIR）之所以被广泛用于阻尼材料，正是因为其分子链段运动具有较高的内摩擦，tanδ峰值较高。
然而，高阻尼和髙回弹在橡胶中往往是一对矛盾——想要高阻尼，就要增加分子链间的摩擦和填料网络的滞 后；想要高回弹，就要让分子链尽量顺畅地恢复原状-。而硬度只是一个“旁观者” ：同样70度，可以设计成高阻尼配方（适合减震），也可以设计成高回弹配方（适合动态密封或轮胎胎面）。
研究还发现，在硬度相同的情况下，配方含胶率越高，某些频率区间内的动刚度越大，100%定伸应力越小-。这意味着同样的硬度，动态响应可以完全不同——这正是DMA（动态热机械分析）测试的价值所在：它把材料在温度、频率和应变扫描下的动态性格展开成一张地图，而不是一个孤立的硬度点-。
四、真正拉开差距的：定伸应力——大变形的“挺性”
硬度测的是小变形（压入）下的抵抗能力；定伸应力（100%、200%、300%定伸应力）测的则是拉伸到特定伸长率时所需的应力，反映的是材料在大变形下的刚度和“挺性”。
定伸应力和硬度都是表征硫化胶刚度的重要指标，但两者并不完全等价——定伸应力对应于拉伸形变，硬度对应于压缩形变-。两块同样70度的胶料，100%定伸应力可能一个是3.0 MPa，另一个是4.5 MPa。前者在拉伸时更“软”、更容易变形；后者在拉伸时更“硬”、更抗拒变形。
这种差异在实际应用中有重要意义：
密封件：需要合适的定伸应力来保证压缩后的回弹和密封持久性；
减震支座：需要适中的定伸应力来平衡承载能力和隔振效果；
轮胎胎面：定伸应力影响操控响应和接地印迹形状。
定伸应力和硬度都随交联密度的增加而增大-。但交联密度只是其中一个变量——填料的种类、用量、分散程度，以及软化剂、树脂的添加，都可以在不改变硬度的前提下显著改变定伸应力-。
一块70度的胶料，在小压入时感觉“够硬”；但拉到100%伸长时，可能已经软塌塌——也可能依然挺括。硬度不会告诉你这个区别。
五、配方为什么能把同一硬度做出三种性格？
因为硬度只是多种结构因素共同作用后的一个结果。决定橡胶性能的“配方杠杆”包括：
交联密度：提高交联密度→硬度↑、定伸应力↑、回弹性↑（在一定范围内）；
聚合物种类与分子结构：天然橡胶（NR）回弹优异，丁基橡胶（IIR）阻尼突出，不同聚合物的Tg和链段运动窗口完全不同；
炭黑填料：粒径越小、用量越大→硬度↑、定伸应力↑、回弹值↓；
白炭黑与硅kui烷wan偶联剂：改善填料分散、降低滞后，可以在相同硬度下获得更低的tanδ和更高的回弹；
油与树脂：软化剂增塑会降低硬度和定伸应力，而某些树脂可以在增硬的同时调节阻尼特性。
更关键的是，这些变量之间可以互相补偿。例如：
配方A：中等交联密度 + 中等炭黑用量 → 70度，回弹65%，tanδ(60℃)=0.10；
配方B：高交联密度 + 低炭黑用量 → 70度，回弹72%，tanδ(60℃)=0.06；
配方C：低交联密度 + 高炭黑用量 + 增硬树脂 → 70度，回弹45%，tanδ(60℃)=0.25。
三个配方硬度都是70 Shore A，但回弹性相差超过25个百分点，阻尼相差超过4倍。硬度接近，并不能反推出配方结构接近；同样的硬度目标，也不应该成为配方设计唯wei一yi的终点。
六、硬度是一个点，动态性能是一张地图
一只硬度计通常给我们一个温度、一个时间尺度附近的单点结果。DMA却可以改变温度、频率和应变，把胶料在不同观察窗口里的动态响应展开。
两块室温硬度相同的胶料：
G′（储能模量）随温度下降的速度可能不同；
tanδ峰的位置与宽度可能不同——一块在室温附近就进入高阻尼区，另一块在低温才显现；
进入大应变后的Payne效应（模量随应变增大而下降的程度）可能不同——反映填料网络的稳定性。
这也是为什么“硬度一样”不能推出“动态刚度一样”，更不能直接推出“减震效果一样”或“密封持久性一样”。 真正有意义的对比必须写清测试条件，并把实验窗口与目标工况对应起来。
有研究对40、60、70和90 Shore A的弹性体进行了系统的静动态测试，发现硬度对同相和异相法向模量分量都有显著影响，但影响方式随加载频率而变化。这意味着在0.01 Hz和3 Hz下，硬度相同的两块胶料表现可能完全不同——而实际工况中的频率往往跨越数个数量级。
七、工程上应该怎么判断？
合理的做法不是抛弃硬度，而是把它放回正确的位置：
先设硬度窗口：把它作为基础约束和过程一致性的快速筛查工具，而不是性能总分；
再测回弹性：判断能量返还能力——回弹仪简单快速，是动态响应的第di一yi道窗口；
然后用DMA：在目标温度、频率和应变下测量G′、G″和tanδ，识别材料的动态性格；
再测定伸应力：评估大变形的刚度和挺性，与硬度互为补充-；
做专项验证：想判断生热，就测压缩生热；想判断减震，就测阻尼比和动静刚度比-；想判断密封持久性，就测压缩永yong久jiu变形和应力松弛；
最终交给实际部件：胶料指标用于缩小方向，部件和整机试验负责做最终裁判。
同样70度，可以是相近的静态压入结果，却不一定是相同的材料性格。
硬度之所以好用，是因为它快速、直观、适合质控；硬度之所以容易被误用，也是因为它太像一个“总分”。真正理解橡胶，不能只问它有多难被按下去，还要继续问：它回弹多高？它在什么频率下耗能多少？它拉到100%时有多挺？
这才是从一个70度硬度，走向橡胶真实表现的关键一步。
参考标准与说明：
ISO 48-4:2018 — Rubber, vulcanized or thermoplastic — Determination of hardness — Part 4: Indentation hardness by durometer method (Shore hardness)
ASTM D2240-15(2021) — Standard Test Method for Rubber Property—Durometer Hardness
ISO 4664-1:2022 — Rubber, vulcanized or thermoplastic — Determination of dynamic properties — Part 1: General guidance
ASTM D5992-96(2024) — Standard Guide for Dynamic Testing of Vulcanized Rubber and Rubber-Like Materials Using Vibratory Methods
Bogusz P. et al., Influence of hardness on mechanical properties of elastomers, Journal of KONES, 2010
赵菲等，《配方因素对NR硫化胶弹性的影响》，2003
说明： 文中引用的数据来自公开发表的研究文献与专利，用于解释概念和说明原理。G′、G″、tanδ、回弹性、定伸应力等指标只有在测试条件（温度、频率、应变、试样制备与预处理）一致时才适合直接比较；胶料指标不能替代部件与整机验证。
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
