《 密封件设计判断系列》： NO.7 为什么径向力更大的，反而压的不那么紧？

　　适合人群：制造业工程师、密封件设计/开发工程师

　　关键词：油封、密封件，结构设计，油封径向力

　　前面第5篇提到---为什么油封截面更”壮”,刚度却差不多? 我当时算的是刚度，那又有个问题了，油封截面更”壮”，是不是径向力越大，压的越紧？

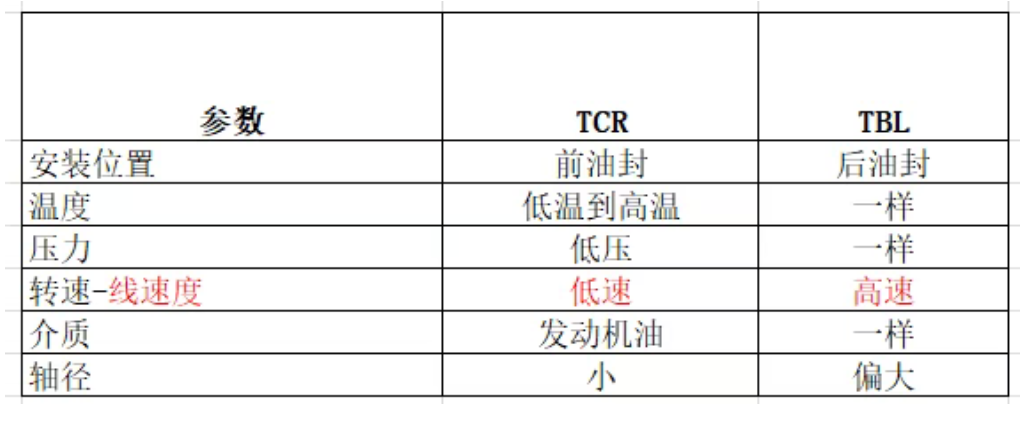

　　如图所示，是之前对比的工况表1：

　　那我第di一yi反应：油封截面更”壮”，应该受到的压力越大，刚度更大，密封能力更强。那就需要更大的径向力，进而压得更紧。

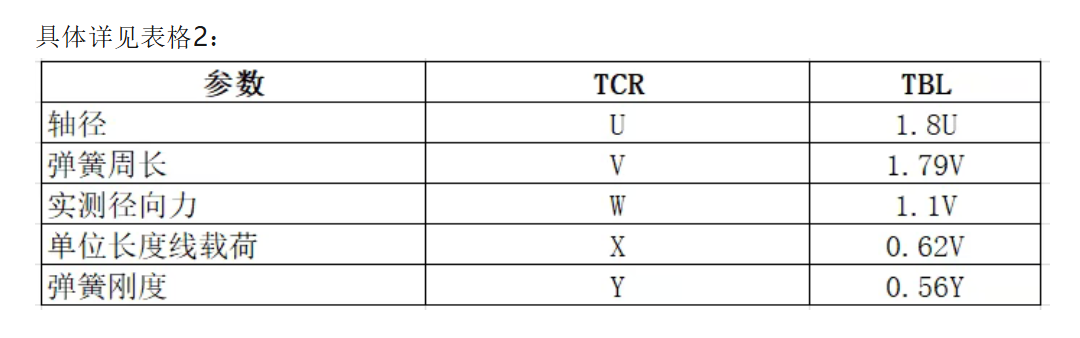

　　我于是去查询两者使用的弹簧的区别。发现两种油封用的弹簧的线径、圈径和热处理方式一模一样。唯wei一yi不同的就是弹簧的周长不同。又去查询之前测量的两种油封的径向力值，发现TBL 的径向力值比 TCR的值多了11%，可它要压的周长长了 79%——摊到每一毫米，反而只压了前油封的六成多。

　　（注:径向力取自实测，因涉及客户信息，以相对值呈现）

　　发现弹簧刚度比和弹簧单位线载荷比值接近-0.56：0.62。这就说明单位长度的力基本由弹簧刚度决定，径向力之所以大，纯粹是周长大撑起来的。

　　既然EI 算的是橡胶唇自身抗弯，弹簧是外加力源，压根不在模型里……

　　到这儿我发现，问题还不只是"我算错了"——我第5篇一开始就拿错了量。以为我在比较两个油封，其实我只比较了橡胶。

　　那TBL油封的油侧凸起，我认为是补的追随性。

　　线载荷低了近四成，首先的问题是唇口更容易被油膜顶开。至于它对追随性到底是好是坏，我现在还不敢下结论——径向力大，唇口抱得紧，轴跳动时未必跟得动。这可能是另一个题目了。

　　所以回到标题：为什么径向力更大的，反而压得不紧？因为总力是假象，线载荷才是真的。

　　而这也顺带解释了第5篇那个"更壮"——它加的不是压紧力，是稳定性。线载荷降下来了，唇口容易飘，才需要用截面撑住。

　　注：以上shang分fen析基于理论结构特征和工程经验推演，实际设计意图仍需结合完整工况、材料参数及验证数据确认。
