编者语：砂磨机在处理高固含、高粘度、强腐蚀且含硬质磨粒的浆料时，其轴封系统面临极端苛刻的工况。本文系统分析了砂磨机密封的特殊挑战，阐述了其主流的密封类型、创新的结构设计、针对性的材料体系及在关键行业的应用。

　　砂磨机通过高速旋转的研磨盘或棒销带动研磨介质（如氧化锆珠），对物料进行湿法超细研磨。其密封工况极为恶劣，对机械密封构成多重挑战：

　　磨粒磨损与侵入：介质中含有亚微米至数毫米的硬质颗粒（如锆珠、物料颗粒），极易侵入密封端面，造成研磨性剧烈磨损。

　　高粘度与易沉积：处理的浆料（如油漆、油墨、电池浆料）粘度高，流动性差，易在密封腔沉积、固化，导致密封补偿失效。

　　介质腐蚀性：农药、染料、部分化工品等介质具有强化学腐蚀性，对密封金属构件和辅助密封件构成威胁。

　　温度与压力波动：研磨过程产生大量热量，密封腔温度可能显著升高；同时，工艺可能产生压力波动甚至瞬时反压。

　　高转速与振动：为实现高效研磨，主轴转速高，常伴有设备振动，对密封的稳定性与追随性要求极高。

　　为应对上述挑战，砂磨机机械密封在通用类型基础上发展出特定的主流配置。

　　2.1 核心类型：双端面 vs. 单端面

　　双端面机械密封：当前砂磨机的绝jue对dui主流和推荐配置。它包含两对背靠背或面对面布置的摩擦副，形成一个独立的密封腔。该腔体内注入清洁的、压力高于磨腔介质压力的阻塞/缓冲液（通常为水或乙二醇溶液）。

　　优势：① 阻塞液形成压力屏障，完全阻止研磨介质颗粒接触并侵入密封端面。② 为密封端面提供优良的润滑和冷却。③ 即使内侧密封失效，外侧密封仍能暂时防止工艺介质外泄，安全性高。

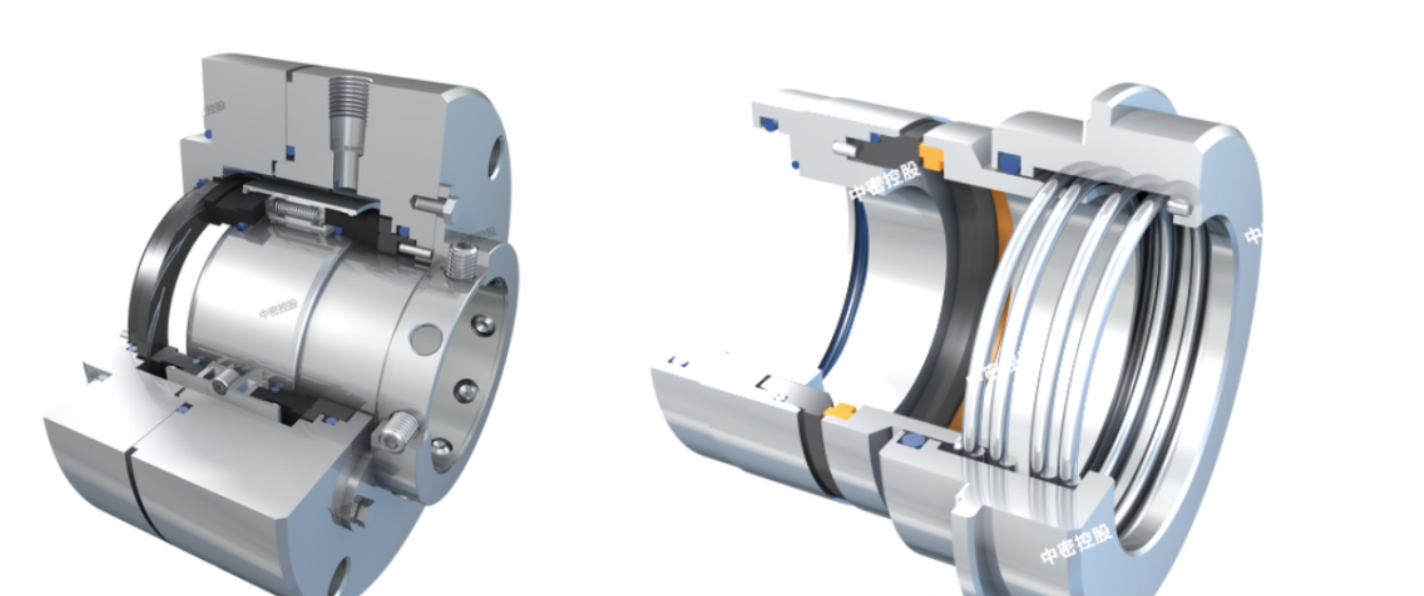

　　图1 左图双端面，右图单端面（图源：中密控股）

　　单端面机械密封：结构简单，成本较低，但直接暴露于工艺介质中。仅适用于磨粒浓度极低、介质清洁、无腐蚀性或对安全性要求不高的少数场合，在主流工业砂磨机中已较少采用。

　　2.2 主要结构样式：集装式与泵效环集成设计

　　集装式（卡式）结构：砂磨机密封的标准交付形式。所有组件（动环、静环、弹簧、轴套、压盖）在工厂预装并调试完成，整体安装，彻底避免了现场安装误差。

　　对砂磨机的特殊价值：砂磨机维修空间常受限，集装式密封可实现快速整体拆装，极大缩短停机时间，并完美保证复杂的双端面密封的装配精度。

　　泵效环（泵送环）集成循环系统：这是针对砂磨机密封的一项关键创新。传统双端面密封依赖外部增压泵强制循环阻塞液，但该泵一旦故障，密封立即因冷却润滑失效而损坏。集成泵效环（一种类似离心泵叶轮的结构，通常安装在旋转轴上）后，可利用主轴旋转自身动力驱动阻塞液在密封腔和外部换热器间循环。这摒弃了易损的外置泵，系统可靠性得到质的提升。运行数据显示，采用该设计的密封，其压盖和摩擦副温度可稳定控制在38-46℃，处于理想工作区间。

　　2.3 关键辅助系统：强制冲洗与冷却

　　无论采用外置泵还是集成泵效环，强制循环系统都是砂磨机双端面密封不可或缺的“生命线”。该系统不仅带走摩擦热和传导热，维持端面稳定，还能确保阻塞液持续冲刷密封腔，防止颗粒沉积。常见的配置是配合板式换热器，实现闭环冷却。

　　2.4 特色专利结构设计

　　为针对性解决砂磨机问题，业界涌现了诸多专利设计，例如上海克兰设计的挡珠子设计：在密封端面附近设置精密防漏结构，专门防止0.1mm及以上的微细研磨珠侵入，是应对纳米研磨工艺的关键技术。

　　广州安卓密封的浮动环结构和挠性设计，更好地匹配国内生产设备，降低了设备自身安装精度要求。

　　琥崧智能装备公开了一种流量和压力可调的纳米砂磨机多机封冲洗系统，通过集成调压阀、流量计等，对多个机械密封的冲洗液进行独立、精jing准zhun的压力和流量调节。确保各密封点获得最zui佳jia冷却润滑条件，降低控制系统复杂度与成本，提高系统可靠性。

　　材料选择直接决定密封在苛刻工况下的寿命。

　　3.1 摩擦副配对材料

　　端面材料必须具备极高的耐磨性（抵御磨粒）、良好的导热性（散除摩擦热）及化学惰性。

　　硬质环主流选择：

　　反应烧结碳化硅（SiC）：综合性能最zui佳jia的首shou选xuan材料。硬度高、导热性好、耐磨粒磨损性能极ji佳jia，且耐多种酸、碱腐蚀。广泛用于各类浆料。

　　无压烧结碳化硅：纯度更高，耐磨性和耐腐蚀性更优异，适用于超强腐蚀或超高纯度要求的场合。

　　硬质合金（如碳化钨WC）：韧性好，抗冲击，在含大颗粒或工况波动大时表现出色，但耐某些化学介质腐蚀能力可能逊于碳化硅。

　　软质环/配对环选择：

　　浸渍石墨：常用浸渍锑、树脂或金属（如巴氏合金）。具有良好的自润滑性、导热性和低摩擦系数，是理想的配对材料。具体浸渍物需根据介质（酸、碱、溶剂）选择。

　　碳化硅对碳化硅：采用“硬对硬”配对，在应对极强磨粒磨损时表现出超长寿命，但对安装精度和缓冲液清洁度要求极高。

　　高性能工程塑料（如PEEK）：用于特殊腐蚀介质或需要极ji致zhi减摩的场合。

　　下表对比了主要摩擦副材料的特性：

　　O形圈、V形圈等需耐受阻塞液和可能的介质污染。

　　乙丙橡胶（EPDM）：耐热水、水蒸气、弱酸碱，是清水或乙二醇溶液阻塞系统的常用选择。

　　氟橡胶（FKM）：耐高温（可达200℃）、耐大多数矿物油及溶剂，应用范围广。

　　全氟醚橡胶（FFKM）：几乎耐受所有化学品，是极端腐蚀性介质（如强酸、强溶剂）下的终zhong极ji选择，但成本高昂。

　　聚四氟fu乙yi烯xi（PTFE）：耐所有化学品，耐温范围宽，常制成楔形圈或弹簧增能圈，用于橡胶无法胜任的强腐蚀或易粘接介质。

　　3.3 金属结构件材料

　　根据介质腐蚀性选择，常用304/316不锈钢，对于更强腐蚀环境（如含氯离子）可选双相不锈钢（2205、2507） 或哈氏合金。

　　砂磨机机械密封广泛应用于需要超细粉碎和分散的行业：

　　通用选型参数范围（基于主流厂商产品数据）：

　　轴径范围：19mm - 225mm

　　密封腔压力：通常 ≤ 0.5 MPa （需根据具体工艺确定）

　　介质温度：-20℃ ~ +60℃ （通过有效冷却控制）

　　线速度：≤ 25 m/s （对应高速砂磨机）

　　轴向窜动量：需控制在 ±0.5mm 以内

　　因各大厂商差异及客户需求的更新，以上数据与化工部标准《HGT2477-2016砂磨机用机械密封技术条件》有一定差异，以实际需求为准。

　　砂磨机机械密封技术已从通用密封中高度专门化。集装式双端面机械密封，集成泵效环的自主循环系统，以及以碳化硅为核心的高性能摩擦副，共同构成了当前可靠解决方案的“黄金三角”，已成为解决砂磨机密封难题的行业标准方案。其核心设计哲学是：以主动、洁净的阻塞液系统彻底隔离恶劣工艺介质，并通过模块化设计确保可维护性。对于使用者而言，成功的密封应用始于对工艺介质的透彻分析，成于与专zhuan业ye密封厂商的深度协作，最终依赖于规范化的安装与科学的维护体系。
