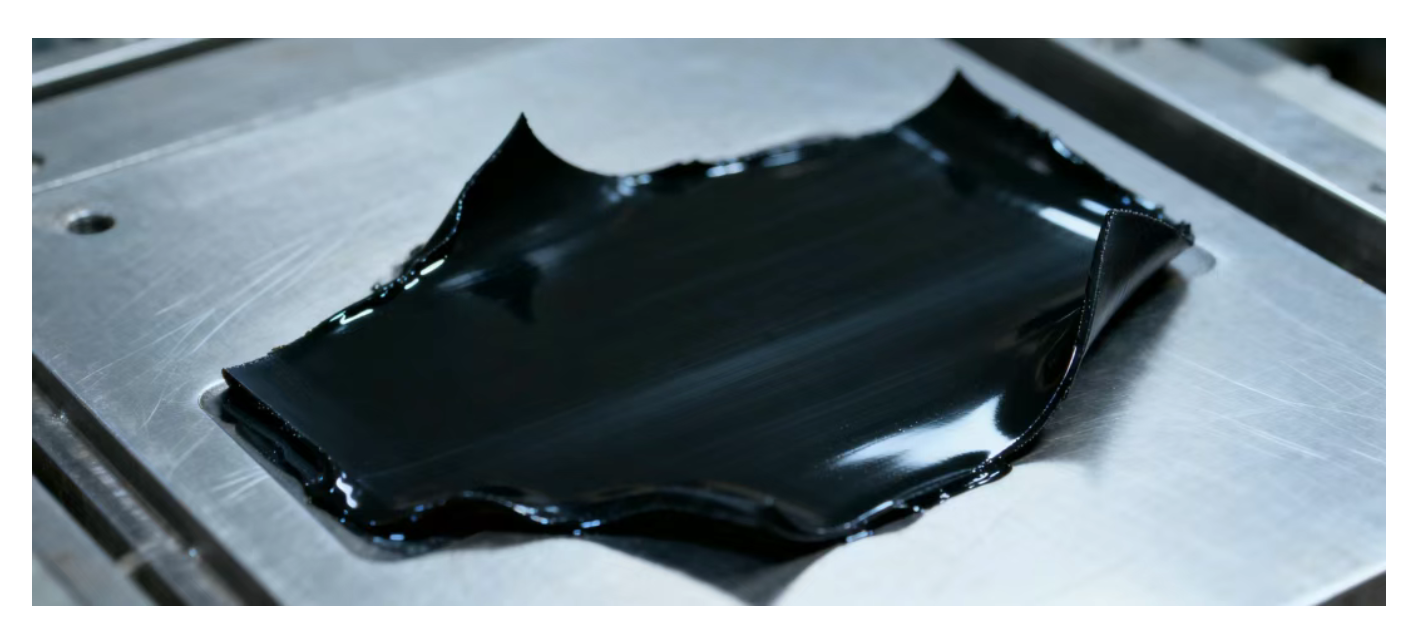

在橡胶车间里，如果问机台师傅最讨厌什么，排第di一yi的绝jue对dui是“粘模（不好脱模）”。 眼看着产品硫化熟了，但就是死活抠不下来。师傅们拿气qi枪qiang吹、拿铜起子撬，甚至生拉硬拽，结果产品要么被扯裂（撕裂伤），要么永yong久jiu变形。不仅废品率飙升，机台产能更是直接腰斩，老板看了心都在滴血。

　　遇到不好脱模，很多人的第di一yi反应就是“死命喷脱模剂”。但这只会陷入“越喷越粘、越粘越喷”的死循环！

　　车间里遇到脱模困难，机台操作工通常只会拿脱模剂撒气。但实际上，产品粘模是一个系统性的工程崩塌。想要产品出模时像“德芙”一样丝滑，我们必须从以下三个维度进行排查和重构。

　　一：配方端的“内生润滑”不够（缺了内脱模剂）

　　橡胶本身是有粘性的，如果在配方里不给它喂饱“润滑油”，它在高温下一定会和金属模具死死抱在一起。

　　缺失的“天然润滑油”： 在传统的硫磺硫化体系中，硬脂酸和氧化锌在高温下反应生成的硬脂酸锌，就是最zui好hao的天然内脱模剂。如果你为了抠成本，硬脂酸加得太少，或者像我们在之前文章里提过的——你用的是过氧化物硫化体系（不能加太多硬脂酸），那产品必然粘模。

　　破解法： 必须在配方里额外添加专用的内脱模剂。

　　普通的天然胶/丁苯胶：加点脂肪酸酯类、微晶蜡或低分子聚乙yi烯xi（PE蜡）。

　　特种胶（如氟胶、丙bing烯xi酸suan酯橡胶等极性极强的“粘模大王”）：必须使用巴西棕榈蜡或专用的高分子聚合型内脱模剂。它们能在硫化时自动游离到橡胶表面，形成一层肉眼看不见的隔离膜。

　　二：模具端的“物理死穴”（斜度与表面效应）

　　配方没问题，如果模具设计有硬伤，产品照样拔不出来。

　　致命的“零拔模斜度”： 对于圆筒状、深腔体或带复杂凹槽的产品，如果模具设计师在画图时没有留出 1° 到 3° 的拔模斜度，橡胶在冷却收缩后会死死抱紧模芯。你力气再大也拔不出来，强行拔就会导致产品撕裂。

　　“过分光滑”带来的真空吸附： 很多人以为模具越亮（镜面抛光）越好脱模，大错特错！极其光滑的模具表面，在橡胶完全贴合后，会把空气完全挤干，形成可怕的“真空吸盘效应”。

　　破解法：

　　改模具： 哪怕牺牲一yi点dian点dian尺寸公差，也必须把深腔部位的拔模斜度加上去。

　　表面处理： 对于容易产生真空吸附的平面产品，模具表面不要做镜面抛光，而是去做喷砂处理，然后再镀上一层特氟龙（PTFE）或硬铬。表面有一yi点dian点dian微观的粗糙度，反而能让空气进去，破坏真空吸附。

　　三：操作端的“毒药”（外脱模剂的滥用）

　　机台师傅遇到粘模，最zui爱ai干的事就是狂喷廉价的硅油类脱模剂。这简直是饮鸩止渴！

　　恶性循环的“模垢”： 廉价的甲基硅油在 180℃ 的模具上反复烘烤，会迅速碳化，和橡胶里的低分子挥发物混合在一起，在模具表面结成一层厚厚的、极其坚硬的黄褐色“树脂状模垢”。模具越脏，就越粘；越粘，师傅就越喷。最zui后hou只能停机拆模具，拿铜丝刷和洗模水去洗，严重影响产能。

　　破解法：

　　戒掉纯硅油： 坚决抵制在高温模具上频繁喷涂纯硅油。

　　拥抱“半永yong久jiu型”水性脱模剂： 换用高质量的半永yong久jiu水基脱模剂。它的用法不是每模都喷，而是在干净的模具上喷涂后，高温烘烤几分钟，让它在模具表面交联成一层坚硬的氟树脂薄膜。喷一次，可以连续脱模几十模甚至上百模，模具干净清爽，产品不发油、不发乌。

　　解决脱模困难，不要把压力全丢给一瓶喷雾。

　　它需要配方师合理搭配内脱模剂，需要模具工程师科学设计拔模斜度和表面涂层，最zui后hou再辅以高效的半永yong久jiu外脱模剂。打通了这三关，你的车间才能彻底告别“暴力撬模”，实现真正的丝滑量产！

　　特别声明：

　　Special statement:

　　转载其他网站内容仅供参考，以传递更多信息而不是盈利。

　　Reprinting content from other websites is for reference only, to convey more information rather than for profit.

　　版权属于原作者。如有侵权，请联系删除。

　　Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
