一、橡胶挤出工艺的主流应用场景
按制品类型与行业领域，可分为六大核心应用场景，各场景的胶种选择与工艺要求差异明确：
1. 密封型材类（最核心应用）
典型产品：汽车门窗密封条、建筑幕墙密封条、机柜防水胶条、冰箱门封条、轨道交通密封条
常用胶种：EPDM（占比最zui高gao，耐候耐臭氧）、硅橡胶（高低温 / 食品级）、CR（阻燃耐油）、NBR（耐油密封）
工艺特点：截面形状复杂，常采用软硬共挤、发泡 / 密实共挤、带金属 / 纤维骨架共挤工艺；对尺寸精度、外观光洁度要求高；挤出后多配套微波 + 热空气连续硫化线。
2. 橡胶胶管类
典型产品：纯胶管、燃油胶管、输水胶管、液压胶管内层 / 外层胶、空调胶管
常用胶种：NBR（耐油）、EPDM（耐水耐候）、CR（耐天候）、HNBR（耐高温耐油）、FKM（强耐油）
工艺特点：核心要求壁厚均匀、无偏心、无针孔；高压胶管需配合钢丝编织 / 缠绕工序，采用多层共挤；分为内胶挤出、外胶挤出两道核心工序。
3. 电线电缆绝缘与护套
典型产品：橡套电缆、矿用电缆、高压电缆绝缘层、电机引接线
常用胶种：EPDM（绝缘性优）、CPE（阻燃）、CR（耐候）、硅橡胶（耐高温）、天然橡胶（软电缆）
工艺特点：采用挤包式挤出，将橡胶连续包覆在金属导体外；要求壁厚均匀、无针孔、电气性能稳定；对胶料纯净度要求极高，禁止金属杂质。
4. 轮胎工业半成品
典型产品：胎面胶、胎侧胶、三角胶、胎圈胶、薄胶条
常用胶种：NR/SBR/BR 并用体系
工艺特点：对截面形状、尺寸精度、重量稳定性要求极高，直接影响轮胎成型精度与动平衡；采用专用冷喂料挤出机，挤出后立即冷却、裁断、存放。
5. 建筑与工业型材
典型产品：橡胶止水带、桥梁伸缩缝胶条、输送带覆盖胶 / 芯胶、橡胶密封条、胶棒
常用胶种：NR、CR、EPDM、再生胶并用
工艺特点：制品截面大、长度长，对力学性能与耐老化要求高；大截面止水带常采用排气式挤出机，避免内部气泡。
6. 预成型与特种挤出
预成型胶坯：为模压制品制备形状匹配的胶坯，减少模压飞边，提升材料利用率，适合批量精密制品。
发泡橡胶挤出：密封条发泡芯层、海绵胶条，通过化学发泡剂在挤出后硫化过程中发泡，要求泡孔均匀、收缩率稳定。
双色 / 多层共挤：不同颜色、不同硬度胶料一次挤出成型，满足功能分区与外观需求。

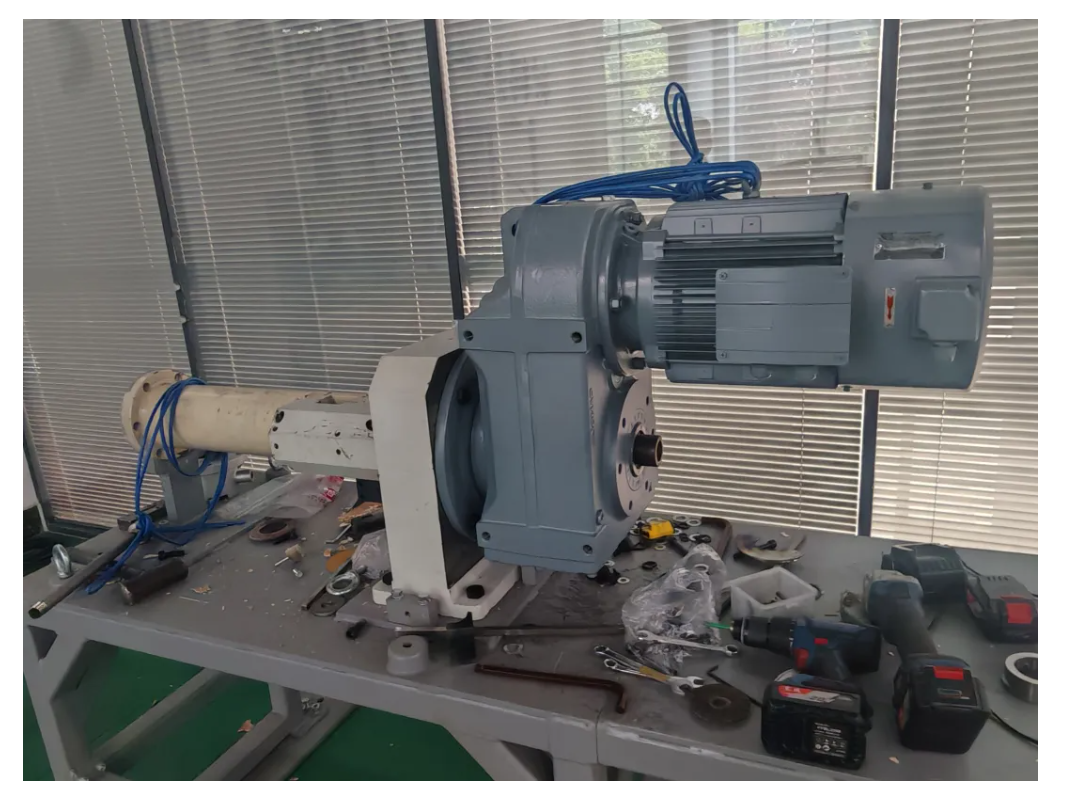

二、挤出工艺常见问题与解决措施
以下问题覆盖冷喂料挤出全流程，按“尺寸精度、外观质量、工艺稳定性、结构性能” 四大类梳理，所有原因与解决方案均为工业化验证的成熟结论。
（一）尺寸精度类问题
1. 挤出尺寸波动，忽大忽小
现象：挤出半成品的宽度、直径、壁厚沿长度方向无规律或周期性波动，超出公差范围，后续硫化后尺寸不合格。原因分析：
?胶料端：混炼胶门尼粘度批次波动大（差值＞5），胶料流动性不稳定；胶料热炼 / 喂料温度不一致；胶料含焦烧颗粒、硬块，导致出料阻力突变。
?设备端：螺杆转速、喂料辊转速不稳定；机筒 / 机头温控精度差，温度波动＞5℃；口模磨损不均，出料阻力变化；冷喂料喂料口出现 “架桥”，供料不连续。
?工艺端：挤出速度频繁调整；牵引速度与挤出速度不匹配；滤网逐步堵塞，机头背压持续升高。解决措施：
1.稳定胶料质量：控制混炼胶门尼批次差≤±3；挤出前统一预处理，保证喂料温度一致；胶料经过滤去除杂质与焦烧块。
2.校准设备状态：定期校验螺杆转速、温控系统，机筒各段温差控制在±3℃以内；定期检查口模磨损，及时修复更换；优化喂料结构，防止胶条架桥。
3.固化工艺参数：固定挤出速度与牵引速度，避免频繁调整；定期更换滤网，保证机头压力稳定。
2. 截面变形（出口膨胀 / 塌陷）
现象：胶料离开口模后，截面形状与口模设计差异大：圆形截面直径变大（巴拉斯效应）、扁平型材塌陷、复杂截面棱角消失，无法满足形状要求。原因分析：
?粘弹性膨胀（巴拉斯效应）：橡胶是粘弹性体，在机筒内受剪切压缩产生内应力，出口后弹性恢复导致体积膨胀；门尼越高、挤出速度越快、口模长径比越小，膨胀越显著。
?胶料挺性不足：胶料硬度低、门尼低，自重作用下发生塌陷，宽幅、大截面制品尤为明显。
?设计与工艺缺陷：口模未考虑膨胀率补偿；流道流速分布不均，各处膨胀量不一致；挤出温度过高，胶料塑性过大、挺性下降。解决措施：
1.口模设计补偿：提前测试对应胶种、工艺下的膨胀率，对口模尺寸做预收缩补偿；优化流道流线型设计，保证截面各处流速均匀。
2.胶料优化：适当提高胶料门尼与硬度，提升出口挺性；调整硫化体系，保证挤出过程中胶料的结构强度。
3.工艺控制：适当降低挤出速度，减少内应力积累；适当降低口模温度，提升胶料出口挺性；大截面 / 易塌陷制品采用挤出后真空定径、冷水快速定型。
3. 管状制品壁厚不均 / 偏心
现象：胶管、电缆护套等管状制品壁厚周向分布不均，一侧厚一侧薄，超出标准偏心度要求。原因分析：
?设备端：口模与芯模装配不同心，调整偏差；机头周向加热不均，一侧胶料流动性好、出料快；螺杆与机筒间隙不均，出料不稳定。
?工艺端：胶料塑化不充分，熔体流动性不均；牵引张力波动，导致芯模 / 导体偏位。
?胶料端：胶料含大块杂质，堵塞单侧流道，出料速度失衡。解决措施：
1.开机前精jing确que校准口模与芯模的同心度，用塞尺多点测量间隙；生产中低速微调，稳定后再提速。
2.检查机头加热圈，保证周向温度均匀；定期清理机头流道与滤网，避免杂质堵塞。
3.采用恒张力牵引装置，稳定导体 / 芯层张力，避免偏位。
（二）外观质量类问题
4. 表面粗糙、麻点、颗粒
现象：挤出表面不光滑，有细小凸起、麻点，手感发涩，严重时出现肉眼可见的硬质颗粒。原因分析：
?塑化不足：机筒温度过低，胶料未充分熔融塑化，表面无法形成光滑熔体。
?分散不良：混炼工序填料、助剂团聚，存在硬颗粒；胶料局部焦烧，产生硫化颗粒。
?设备缺陷：口模内壁有划痕、积胶、粗糙度高；机头流道有死角，积料老化后随胶料带出。
?熔体破裂：挤出速度过快，剪切速率超过临界值，出现“鲨sha鱼yu皮症”，表面呈波浪状粗糙。解决措施：
1.提升胶料质量：优化混炼工艺，保证填料分散均匀；胶料经过滤工序去除杂质与焦烧颗粒。
2.优化塑化工艺：适当提高机筒、口模温度，保证胶料充分塑化；适当降低挤出速度，避免熔体破裂；可添加少量流动助剂降低临界剪切速率。
3.设备维护：抛光口模内壁，保证光洁度；定期清理机头流道死角，去除老化积胶。
5. 表面气泡、内部气孔
现象：挤出制品表面有鼓泡，内部存在孔洞，硫化后气泡扩大，导致密封、力学性能失效。原因分析：
?胶料带水 / 挥发分：填料吸潮、增塑剂沸点低、混炼卷入空气，高温下汽化形成气泡。
?工艺排气不足：机筒进料段温度过高，胶料过早包辊封住空气，无法从喂料口排出；机头压力不足，气体无法脱除。
?局部过热分解：机筒局部超温，胶料或助剂热分解产气。解决措施：
1.胶料预处理：易吸潮填料提前烘干；混炼胶充分排气，停放过程防潮。
2.优化工艺参数：降低进料段温度，延长胶料塑化前的排气路径；提高滤网目数、增加机头背压，辅助气体反向排出；适当降低挤出速度，给气体逸出留足时间。
3.大截面厚制品优先选用排气式挤出机，直接抽除胶料中的气体。
6. 纵向流痕、条纹
现象：制品表面沿挤出方向出现连续的纵向条纹、明暗流痕，影响外观质量。原因分析：
?口模缺陷：口模出料口有毛刺、缺口、划痕；口模内残留积胶、杂质，干扰胶料流动形成分流痕。
?流道设计缺陷：机头流道有台阶、死角，胶料流动汇合时形成熔接痕。
?塑化不均：机筒温度设置不合理，胶料熔体不均匀，流动时出现分层。解决措施：
1.开机前精细打磨口模出料口，去除毛刺与划痕；彻底清理口模、机头内的积胶与杂质。
2.优化机头流道，采用流线型平滑过渡，消除死角与台阶；共挤制品调整各层流速匹配，减少汇合扰动。
3.调整机筒温度曲线，保证胶料充分塑化、熔体均一。
7. 口模积胶（吐渣）
现象：口模出料口边缘持续积累胶料，逐渐形成焦烧状残渣，定期脱落粘附在制品表面，造成外观缺陷。原因分析：
?胶料端：配方中低分子助剂（石蜡、硬脂酸、增塑剂）含量高，易析出粘附；胶料焦烧时间短，口模高温下边缘停滞的胶料提前硫化。
?设备端：口模出口倒角不合理、内壁粗糙，胶料易滞留；口模温度过高。
?工艺端：挤出速度过慢，胶料在口模边缘停留时间过长；机头压力不足，出料不顺畅。解决措施：
1.配方优化：减少易析出低分子助剂用量；适当延长焦烧时间；添加少量内脱模剂，降低胶料粘附性。
2.设备改进：抛光口模出口，优化倒角角度，减少胶料滞留；适当降低口模段温度。
3.工艺调整：适当提高挤出速度与机头压力，减少胶料滞留；生产过程中定期清理口模。
8. 挤出半成品表面喷霜
现象：挤出胶条停放数小时后，表面析出白色 / 黄色粉末，外观不合格。原因分析：
?配方端：硫磺、促进剂、石蜡等助剂用量超过橡胶溶解度极限；配合剂分散不均，局部浓度过高。
?工艺端：挤出温度过高，助剂溶解度升高，冷却后溶解度骤降快速析出；挤出后冷却过快，表层助剂来不及向内部扩散。
?环境端：停放环境温度骤降、湿度大，加速配合剂析出。解决措施：
1.优化配方：控制助剂用量在溶解度范围内；多种促进剂并用，降低单一组分浓度。
2.工艺控制：保证混炼分散均匀；控制挤出温度避免超温；挤出后采用梯度冷却，减少表层快速析出。
3.轻微喷霜可通过后续热硫化消除，严重喷霜胶料需回炼掺用。
（三）工艺稳定性类问题
9. 挤出过程焦烧（机筒内早期硫化）
现象：出料夹带焦烧颗粒，严重时机筒内胶料整体硫化，无法出料（闷车），甚至损坏螺杆与机头。原因分析：
?胶料端：焦烧时间过短，超速促进剂用量过大；胶料停放过期，加工安全性下降。
?设备端：温控系统故障，实际温度远高于显示温度；冷却水路堵塞，剪切生热无法排出；螺杆转速过高，剪切生热远超冷却能力。
?工艺端：挤出速度过慢，胶料在高温机筒内停留时间过长；中途停机未排胶，胶料高温滞留；滤网堵塞，机头压力骤升、生热加剧。解决措施：
1.胶料保障：优化硫化体系，选用迟效促进剂，延长焦烧时间；可添加 0.1~0.3 份防焦剂 CTP 提升加工安全性；过期胶料回炼后再使用。
2.设备维护：定期校准温控与冷却系统，保证温度准确、冷却有效；定期更换滤网，避免堵塞升压。
3.工艺管控：控制螺杆转速，避免过度剪切生热；停机超过 10 分钟必须排空机筒胶料或降温保温；出现轻微焦烧时，立即降温、提速出料，用新胶置换机筒内焦料。
10. 挤出断条、出料不连续
现象：生产过程中胶条突然断开，或出料时多时少，无法连续稳定生产。原因分析：
?供料中断：喂料口架桥、冷喂料胶条供应中断，胶料无法进入机筒。
?流道堵塞：胶料中大块杂质、焦烧块堵塞滤网或口模，出料受阻。
?螺杆打滑：进料段温度过高，胶料过早软化无法被螺杆咬合；胶料过硬，吃料困难。解决措施：
1.保证连续供料：采用自动供料系统，避免断料；清理喂料口结构，防止架桥。
2.胶料提前过滤，去除大块杂质与焦烧块；定期更换滤网，避免堵塞。
3.降低进料段温度，防止胶料过早软化打滑；过硬胶料提前预热塑化。
11. 挤出产量低、速度无法提升
现象：挤出速度上限低，提速后立即出现表面不良、焦烧、尺寸失控等问题，生产效率不足。原因分析：
?胶料端：门尼粘度过高、塑化性能差，挤出阻力大，高速下剪切生热严重。
?设备端：螺杆长径比小，塑化能力不足；电机扭矩、冷却能力不足，高速下温度失控。
?工艺端：温度设置不合理，塑化不充分；滤网过密，背压过大。解决措施：
1.胶料优化：适当降低胶料门尼，添加加工助剂降低挤出阻力与生热。
2.设备匹配：根据产品选择合适长径比的螺杆；强化冷却系统，提升高速下的温度控制能力。
3.工艺优化：在质量允许范围内选择合适目数的滤网；优化温度曲线，保证充分塑化；逐步提速，同步匹配牵引与冷却。
（四）结构与性能类问题
12. 停放后收缩率过大
现象：挤出后尺寸合格，停放数小时后尺寸明显收缩，超出公差范围，导致后续工序尺寸不足。原因分析：
?内应力松弛：挤出过程中积累的弹性内应力，停放中缓慢释放，产生持续收缩；挤出速度越快、内应力越大，收缩率越高。
?热胀冷缩：挤出温度高，胶料冷却后产生热收缩。
?胶料特性：高门尼、高弹性胶料收缩率显著高于低门尼胶料。解决措施：
1.工艺控制：适当降低挤出速度，减少内应力；挤出后立即进入冷水槽快速冷却定型，固定尺寸。
2.口模补偿：提前实测对应工艺下的停放收缩率，口模设计时预留尺寸余量。
3.生产安排：待胶条尺寸稳定后再进行裁断、硫化等后续工序。
13. 带骨架制品骨架偏位、外露
现象：带钢芯、纤维线、钢丝编织的挤出制品，骨架偏离中心位置，单侧胶层过薄甚至骨架外露。原因分析：
?导向偏差：骨架放线装置与口模不同心，导向调整不到位。
?流速不均：机头周向温度不均，胶料流速差将骨架冲向一侧。
?张力波动：骨架放线张力不稳定，牵引过程中跑偏。解决措施：
1.精jing确que调整骨架导向装置，保证与口模中心重合；采用恒张力放线机构，稳定张力。
2.校准机头周向温度，保证胶料流速均匀；稳定挤出与牵引速度。
3.优化机头流道，使胶料均匀包裹骨架，避免单侧冲击。
14. 挤出条弯曲、直线度差
现象：挤出的直条型材向一侧弯曲，直线度超出要求，无法直接使用。原因分析：
?口模间隙不均，一侧出料速度快、一侧慢，长侧向短侧弯曲。
?机头周向温度不均，高温侧流动性好、出料快。
?牵引辊平行度差、压力不均，单侧拉力大。
?冷却水槽水流单侧冲击，导致胶条偏移弯曲。解决措施：
1.调整口模间隙，保证周向出料速度一致；校准机头加热系统，消除周向温差。
2.调整牵引辊平行度与压力，保证牵引力均匀。
3.优化冷却水槽进水方式，采用环形均匀进水，避免单侧水流冲击。
三、挤出工艺稳定生产的核心控制点
1.温度梯度控制：冷喂料挤出机通常遵循“进料段低、塑化段中、计量段高、机头口模平稳” 的温度曲线，进料段避免过高防止打滑，塑化段保证充分熔融，口模段保证出料光滑。
2.速度匹配原则：挤出速度与牵引速度严格匹配，牵引速度略高于挤出线速度（拉伸比 1.05~1.2），既保证尺寸稳定，又避免过度拉伸。
3.胶料一致性：混炼胶的门尼粘度、硬度、焦烧时间是挤出稳定的前提，批次波动必须控制在窄范围内。
4.定期设备维护：口模光洁度、螺杆磨损、温控精度、冷却效果是影响挤出质量的核心设备因素，需定期校验维护。
