橡胶吐彩（行业也称喷彩、泛彩、虹色喷霜），表现为硫化后成品在停放过程表面出现泛红、泛蓝、彩虹状干涉色斑，黑色胶料高发，肉眼随观察角度变化颜色，擦拭部分可擦除，反复停放又重现。该现象区别于喷霜（析出白色结晶）、喷油（析出油滴油膜）；本质是带有发色基团的小分子物质迁移至橡胶表面，形成纳米级极薄薄膜，发生光学薄膜干涉效应产生彩色虹光。本文从产生机理、配方体系、混炼工艺、硫化工艺、存放环境、成品补救、排查思路完整梳理，提供可落地生产解决方案。
一、吐彩（喷彩）基础理论

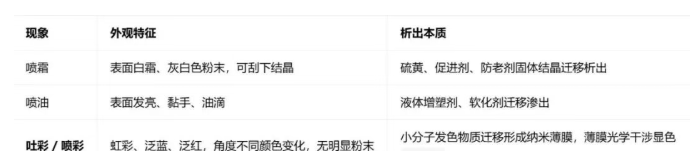

1.1 现象区分
提示：生产现场经常出现复合现象：吐彩常伴随轻微喷油 / 喷霜，小分子油膜裹挟防老剂、炭黑挥发分共同迁出，放大泛彩效果。
1.2 吐彩核心机理
1）化学层面：发色基团迁移析出
胶料内部含有碳碳双键 C=C、羰基 C=O、醛基、羧基、亚硝基、偶氮 - N=N、?C=S 等发色基团的小分子，从橡胶基体迁移到制品表面，附着形成薄层。
来源包含：生胶残留单体、炭黑表面多环芳烃挥发物、软化油多环芳烃、防老剂氧化产物、硫化反应中间小分子、脱模剂小分子组分。
2）物理光学：薄膜干涉显色
迁移物质在橡胶表面形成几十～几百纳米厚度透明 / 半透明薄膜；自然光照射薄膜，薄膜上表面反射光、薄膜与橡胶基材界面反射光发生光干涉，不同厚度对应不同可见光波长增强，表现彩虹、泛蓝、泛红；薄膜厚度轻微改变，肉眼看到颜色发生变化。
关键：不是橡胶基体本身变色，是表面迁出物薄膜带来的光学效果。薄膜太薄肉眼看不见析出物，但彩色虹光已经出现。
1.3 小分子发色物质主要来源
炭黑（高发源头）
炭黑裂解不完全，表面吸附大量多环芳烃、NO?、N?O?、羧基类挥发组分。小粒径高结构炭黑 N220、N330 表面羧基高，极易泛蓝；大粒径炭黑 N550/N774 更容易泛红；炭黑分散不良，团聚颗粒会束缚小分子，后期缓慢释放加剧吐彩。甲jia苯ben透光率低的炭黑，残留挥发物多，吐彩风险高。
软化增塑油（最常见诱因）
芳烃油、普通 TDAE 环保芳烃油，多环芳烃含量高，高温加工后氧化，小分子组分迁移到表面形成油膜，是薄膜干涉主要介质；油闪点越低、黏度越低，迁移越严重；油氧化后会加重泛蓝现象。
防老剂体系
对dui苯jia二er胺an类防老剂 4010NA（6PPD）、4020，受热氧化生成亚硝基、醌类发色小分子，极易迁移，是黑色橡胶吐彩重要来源；RD、BLE、古gu马ma隆long树脂、石油树脂高温下会生成发色中间体，加剧泛彩。
硫化体系反应副产物
欠硫状态下，大量未反应促进剂、硫化中间小分子残留在胶料，后期持续迁移析出；高温硫化使橡胶分子链氧化裂解，生成醛酮羰基类发色物质。
脱模剂、加工助剂
含有羧基、苯磺酸盐的阴离子型脱模剂、分散剂，硫化时挥发迁移到制品表面，形成干涉薄膜，类似肥皂泡彩虹效果。
生胶本体杂质
合成橡胶残留单体（苯ben乙yi烯xi、丙烯腈、ENB），再生胶中复杂裂解小分子，受热迁移析出。
二、配方体系原因与优化对策（重点）
配方优化优先原则：减少发色小分子的生成；提高小分子在橡胶基体相容性；使用高吸附填料捕捉小分子，抑制迁移析出。
2.1 补强填充体系
1）炭黑选型
风险：小粒径高结构炭黑 N220/N330 单用时泛蓝严重；炭黑分散差，团聚体包裹挥发油分。
对策：
①优先选用甲jia苯ben透光率高的炭黑，减少炭黑自带多环芳烃挥发物；
②避免单独大量使用 N220/N330；采用大小粒径炭黑并用，例如 N330 搭配部分 N660/N774，降低表面羧基挥发物；
③严控炭黑用量，过量炭黑会吸附更多油与小分子，后期缓慢释放；
④可选用发色因子低的特殊工艺炭黑牌号。
2）功能性填料添加（吸附捕捉小分子，抑制吐彩）
添加高比表面积多孔填料：纳米高岭土、矽比科 Snobrite75，片状多孔结构，吸附易迁移发色小分子；添加量建议10?20phr；
可适量添加气相白炭黑；避免填料分散不良。
2.2 软化增塑体系（高发，重点调整）
1）风险点：芳烃含量高、闪点低、黏度低的操作油；古gu马ma隆long树脂、松song焦jiao油you添加量过大；油被氧化。
对策：
①替换油品：减少普通芳烃油；选用多环芳烃含量低、高闪点、高黏度的重度加氢环烷油、石蜡油；EPDM 配方优先高黏度环烷油；
②严格控制总油用量，在满足加工前提下尽量降低油份；
③古gu马ma隆long树脂、石油树脂少用或不用；确需使用降低份数；
④油注意储存避光密封，防止油提前氧化。
2.3 防老剂防护体系
风险：4010NA（6PPD）、4020 用量偏高；酚类防老剂高温氧化；古gu马ma隆long树脂。
对策：
①减少 4010NA、4020 单份用量，采用防老剂并用体系，如 RD + 蜡体系替代部分对dui苯an二er胺an；
②尽量减少易氧化发色助剂，避免多种发色助剂叠加；
③可添加商用橡胶防喷彩剂（高分子吸附型助剂），一般 1?3phr，物理吸附小分子抑制迁移；
注意：不可盲目大量添加非离子表面活性剂，如吐温类，超过 3?4phr 会诱发喷霜，推荐 2?3phr 以内小试确认性能再放大生产。
2.4 硫化体系
风险：欠硫残留大量未反应促进剂，生成迁移小分子；硫化温度过高，热氧化裂解橡胶分子，产生羰基发色物质。
对策：
硫黄硫化：优先不溶性硫黄，减少游离小分子硫；次磺酰胺类促进剂 NS、CZ、DZ，尽量减少秋兰姆、二硫代氨基甲酸盐过量；
严控硫化剂促进剂总用量，不超配方临界溶解度；
过氧化物硫化体系，相比硫黄体系，吐彩风险更低，但要注意过氧化物裂解小分子副产物；
配方设计必须保证充分交联，避免欠硫。
2.5 加工助剂、脱模体系
风险：阴离子脱模剂、含羧基 / 苯磺酸盐分散剂，析出形成干涉薄膜。
对策：
①模压生产优先非离子型脱模剂，减少皂类、苯磺酸盐类脱模剂；
②外喷涂脱模剂尽量薄，硫化后制品充分通风，减少脱模剂残留；
③硬脂酸 SA、PEG 控制合理用量，过量会协同小分子迁移。
三、混炼工艺原因及解决方案
混炼核心目标：良好分散，降低加工温度，减少热氧化，避免局部助剂浓度过高。
混炼温度过高
密炼排胶温度过高，生胶、油、防老剂发生热氧化，大量生成发色小分子。
对策：降低密炼机排胶温度；开炼低温薄通，避免过度摩擦生热；薄通降温。
分散不良（关键隐形因素）
炭黑团聚，团聚体内部包裹油、防老剂小分子；微观局部助剂浓度超标，后期缓慢迁移吐彩，即使宏观物理性能合格，依然会泛彩。
对策：
①优化混炼加料顺序；炭黑分批加入，保证吃料充分；
②适当延长混炼时间，降低转速，改善炭黑分散；
③增加薄通次数，保证填料均匀分散；
④严禁过炼，过炼造成橡胶分子链热降解，增加发色裂解产物。
混炼胶片冷却工艺
风险：热胶片强冷风快速冷却，胶料内部小分子溶解度骤降，向表面迁移。
对策：热胶片缓慢冷却，避免强冷风吹；半成品胶片表面贴 PE 隔离膜，隔绝空气，减少小分子向表面迁移。
四、硫化工艺原因及解决方案
硫化温度过高
高温造成橡胶热氧化裂解，生成醛、酮羰基发色基团；油、防老剂受热挥发，富集到制品表面。
对策：尽量避免超高模温；厚制品采用低温长时间硫化，不片面追求高速高温硫化。
欠硫（非常常见诱因）
模具局部散热，实际硫化时间不足，造成制品欠硫；大量未反应硫化助剂残留在胶料，停放中持续迁移析出，诱发吐彩，往往伴随轻微喷霜。
对策：
①按模具实际测温补偿硫化时间，不能只看模表温度；
②每批次取样做硫化仪，确认 T90，保证充分交联；
③欠硫制品，即使物理性能勉强达标，停放极易吐彩。
脱模剂过量、模腔污染
模具内脱模剂堆积，高温挥发沉积在制品表面，形成干涉薄膜，出现虹彩。
对策：定期清洗模具，脱模剂薄喷，减少模腔残留。
五、成品停放储存环境对吐彩的影响
吐彩很多是硫化合格，但停放存放过程慢慢显现出来。
1）环境温度：存放环境昼夜温差大，温度反复升降，小分子在橡胶内部溶解度周期性变化，加速迁移析出。
对策：成品尽量恒温存放，避免冷热交替剧烈。
2）湿度、空气流通：高湿环境，水汽会促进亲水性助剂迁移；强通风加速表面溶剂挥发，利于薄膜形成。
对策：成品装箱前充分冷却至室温；短期存放可以套 PE 薄膜袋，减少空气接触；不建议热制品直接密封包装（热闷会加重迁移）。
3）光照：紫外光照加速橡胶表面氧化，加剧发色基团生成，吐彩颜色加重。
避光仓储，避免成品长期阳光直晒。
现象说明：刚出模的产品看着正常，放 24?72 小时出现泛彩泛红泛蓝，这是典型迁移型吐彩，重点排查配方、半成品冷却、硫化欠硫。
六、已经出现吐彩成品的补救办法
补救只是改善外观，不能改变胶料内部小分子含量，存放一段时间有可能复发，优先源头配方工艺解决。
温水清洗：40?50℃温水配合中性非离子清洗剂，轻柔清洗表面迁出薄膜，充分烘干；适合简单橡胶杂件。
低温烘烤：40?60℃通风烘箱短时间烘烤（根据制品大小，几十分钟，必须小试），让表面小分子挥发排出，温度不可过高，防止制品老化性能下降。
表面后处理：制品表面薄浸涂聚氨酯防护涂层，隔绝小分子向外迁移，适合对外观要求高的制品；注意涂层附着力。
不推荐强溶剂擦拭，溶剂会溶胀橡胶基体，反而加速内部小分子后续迁移，复发概率很高。
七、工厂现场分步排查思路
现象确认：区分是喷霜、喷油还是吐彩。改变观察角度，彩虹变色为喷彩；有白色粉末结晶为喷霜；黏手油滴为喷油。
确认时间节点：出模即有颜色，还是停放几小时 / 几天才出现；停放后加重，属于迁移型吐彩。
排查硫化：做硫化仪，确认是否欠硫；复核模具实际测温，排除局部硫化不足。
分组小试验证：
①更换高透光率炭黑小试；
②降低芳烃油，更换高闪点加氢油；
③降低 4010NA/4020 防老剂；
④添加纳米高岭土 / 商用防喷彩助剂；
⑤调整混炼，降低排胶温度，改善分散。
工艺验证：半成品胶片贴膜，缓慢冷却；成品避光恒温停放观察 72h，对比外观。
八、总结
橡胶硫化制品吐彩（喷彩）是化学迁移 + 光学薄膜干涉共同造成的外观缺陷，不等于配方严重喷霜，胶料物理性能常常检测合格，但外观虹彩无法满足客户要求。
解决优先级：配方选型为根本（炭黑、油、防老剂）→混炼改善分散控温→保证充分硫化避免欠硫→控制半成品冷却与成品存放条件。出现吐彩后优先源头调整，成品补救仅作临时处理，不能根gen治zhi问题。
特别声明：
Special statement:
转载其他网站内容仅供参考，以传递更多信息而不是盈利。
Reprinting content from other websites is for reference only, to convey more information rather than for profit.
版权属于原作者。如有侵权，请联系删除。
Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
