在橡胶加工中，收缩是一个必然的物理过程。如果你能精jing准zhun预测它，你就是顶ding级ji配方师；如果你只能靠猜，那你永远是在“撞运气”。

　　一、 根源排查：橡胶为什么会“缩”？

　　橡胶制品的收缩，本质上是热收缩与化学收缩的叠加。

　　热膨胀系数的“降维打击”： 橡胶的线膨胀系数通常是钢材（模具材质）的10到20倍。当你在170℃硫化完，制品在那一刻是填满模腔的。降温到20℃ 时，橡胶缩得比钢快得多，这是收缩的主体。

　　交联网络的“自我收紧”： 硫化过程中，橡胶分子链从乱糟糟的线性变成了网状，分子间距变小，这种化学变化也会带来一定的收缩（虽然占比小，但对高硬度胶料影响大）。

　　二、 核心变量：谁在左右收缩率的波动？

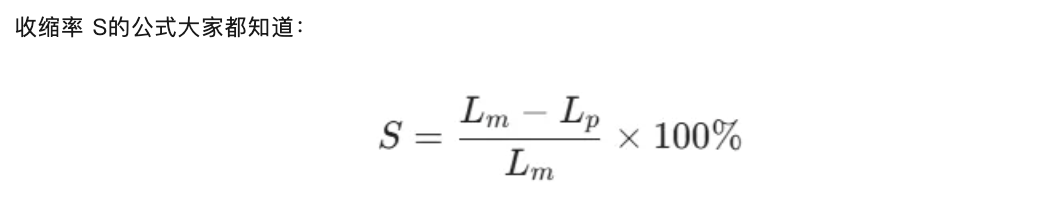

　　（其中 Lm是模腔尺寸，Lp是冷却后的制品尺寸）。但在实际预测中，你需要考虑以下四个“变量魔鬼”：

　　1. 含胶率：配方里的“海绵”

　　橡胶本身是收缩的来源，而填料（炭黑、钙粉等）基本上是不收缩的。

　　高含胶率： 收缩率大。比如氟橡胶（FKM）原胶比例高时，收缩率能冲到 3.0% 以上。

　　低含胶率： 收缩率小。如果你往里猛填 100 份重钙，收缩率可能掉到 1.2% 左右。

　　2. 硫化温度：温差决定收缩量

　　温差 Delta T是收缩的动力。硫化温度越高，冷却到室温的过程越长，收缩就越狠。

　　工程师提醒： 同样的配方，用150℃硫化出来的尺寸，绝jue对dui比用180℃出来的要大一圈。改工艺前，务必先测尺寸！

　　3. 硬度与交联密度

　　通常情况下，硬度越高，填料越多，收缩率相对越小。但要注意，如果硬度是通过增加交联密度（多加硫磺/促进剂）来实现的，收缩率反而可能因为化学收缩增加而略微上升。

　　4. 胶种的“先天基因”

　　不同生胶的分子链结构决定了它们的收缩底色：

　　三、 深度解析：最难防的“各向异性”

　　很多老铁抱怨：“我算准了直径收缩，怎么制品的高度收缩不对？”

　　这就是各向异性（Anisotropy）在捣鬼。在混炼、压延过程中，橡胶分子链会产生定向。硫化时，胶料在模腔内的流动方向与垂直方向的收缩率是不一样的。

　　流动方向： 往往收缩稍小（因为有分子残余应力支撑）。

　　厚度方向： 往往收缩最zui大da。

　　这就是为什么做精密矩形件或异形件时，必须给横向和纵向设定不同的收缩补偿。

　　四、 工程师的“精jing准zhun预测”实战方案

　　想要告别“开模即废”，我建议大家按这三步走：

　　第di一yi步：利用“经验公式”初定

　　对于常规产品，可以用这个简化逻辑：

　　查阅该胶种的基础收缩率。

　　根据硬度进行修正：硬度每增加 5 度，收缩率通常下调约 0.1% - 0.2%。

　　根据含胶率修正：含胶率每增加 10%，收缩率上调约 0.2%。

　　第二步：建立“自家胶料”数据库

　　别迷信书本，每家工厂的炭黑牌号和操作油都不一样。

　　工程师建议： 准备一个标准的测试模具（比如标准的100*100*2mm试片模或标准 O 型圈模）。每出一款新胶料，先跑一次标准硫化，测出真实的收缩率并记录在案。这才是你最值钱的“财富”。

　　第三步：精密件必须“先试后开”

　　对于公差要求在±0.05mm以内的精密件：

　　先开一副单腔试验模。

　　用生产现场的同一批胶料、同样的硫化参数进行试样。

　　根据试样结果微调模具图纸，再去开正式的大规模生产模。

　　五、 那些被忽视的“干扰项”

　　模具材质： 钢模和铝模的膨胀系数不同，铝模出来的产品通常比钢模出来的更小。

　　出模后的冷却方式： 放在桌上自然冷却和丢进冷水里淬火，得到的尺寸是不一样的。

　　存放时间： 刚出模的尺寸是不稳的。橡胶有“尺寸恢复期”，通常建议在室温下停放 24 小时后再进行最终的精密测量。

　　收缩率不是一个死数据，它是一门关于温差、配方和工艺的平衡艺术。精jing准zhun预测的前提是标准化：配方要稳，温度要准，冷却要恒定。只有把每一个变量都锁死，你才能在精密橡胶的赛道上跑赢对手。

　　特别声明：

　　Special statement:

　　转载其他网站内容仅供参考，以传递更多信息而不是盈利。

　　Reprinting content from other websites is for reference only, to convey more information rather than for profit.

　　版权属于原作者。如有侵权，请联系删除。

　　Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
