橡胶硫化是橡胶制品生产的核心工艺之一，通过在高温下引入硫化剂或其他交联剂，使橡胶分子形成三维交联结构，从而赋予橡胶力学性能、耐化学性和热稳定性。但是，在橡胶制品生产过程中，粘模问题一直是老大难问题，特别是在复杂模具或外观要求严苛的制品生产中。这种现象不仅导致人工、材料浪费，还影响制品表面的外观与质量，严重时导致产品失效，引发安全事故。本文在不同硫化时间、硫化压力以及硫化温度条件对氟橡胶生产时的粘模现象进行验证，为橡胶制品行业提供一些实践建议。

　　1、不同硫化时间的氟橡胶粘模试验

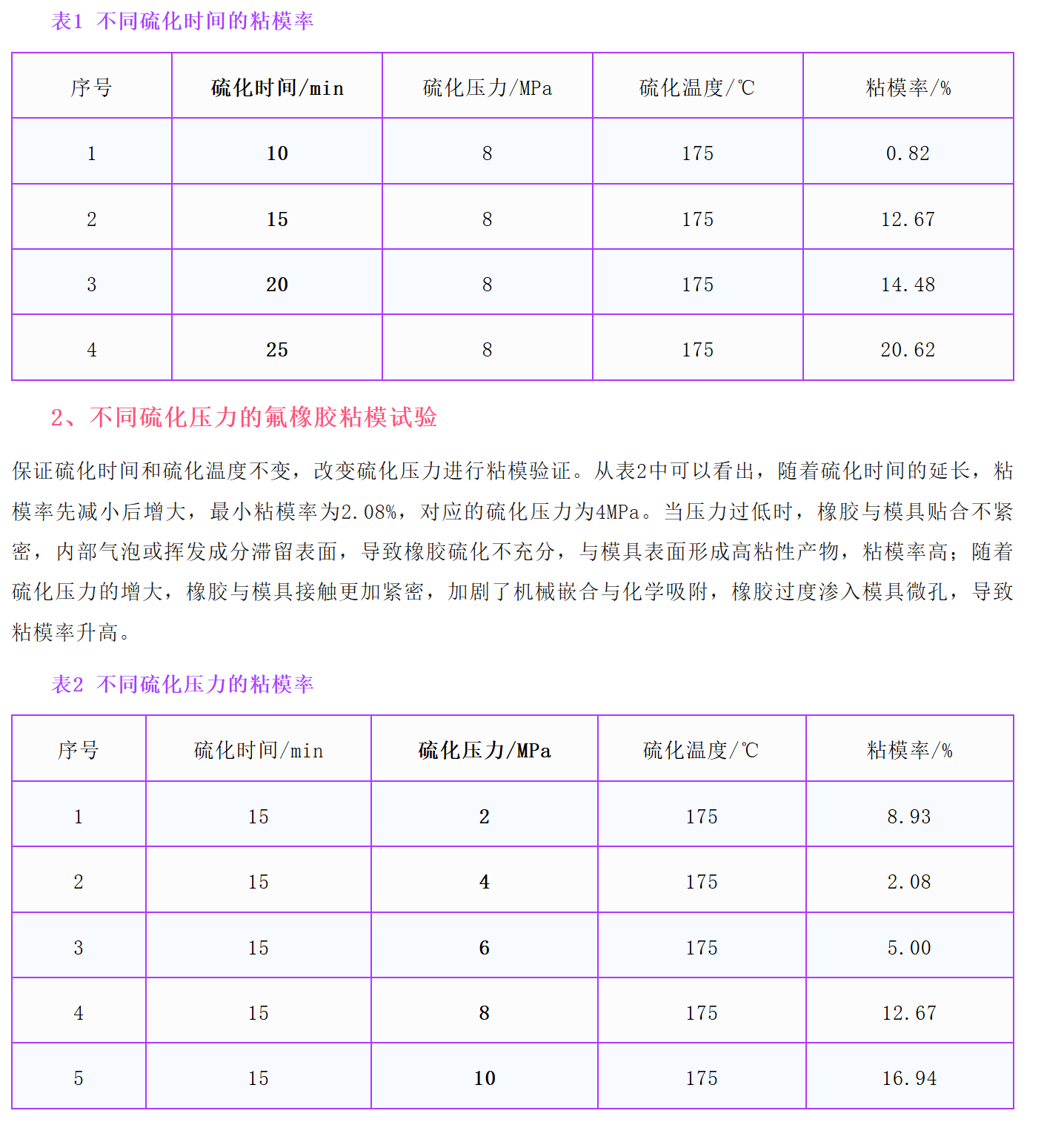

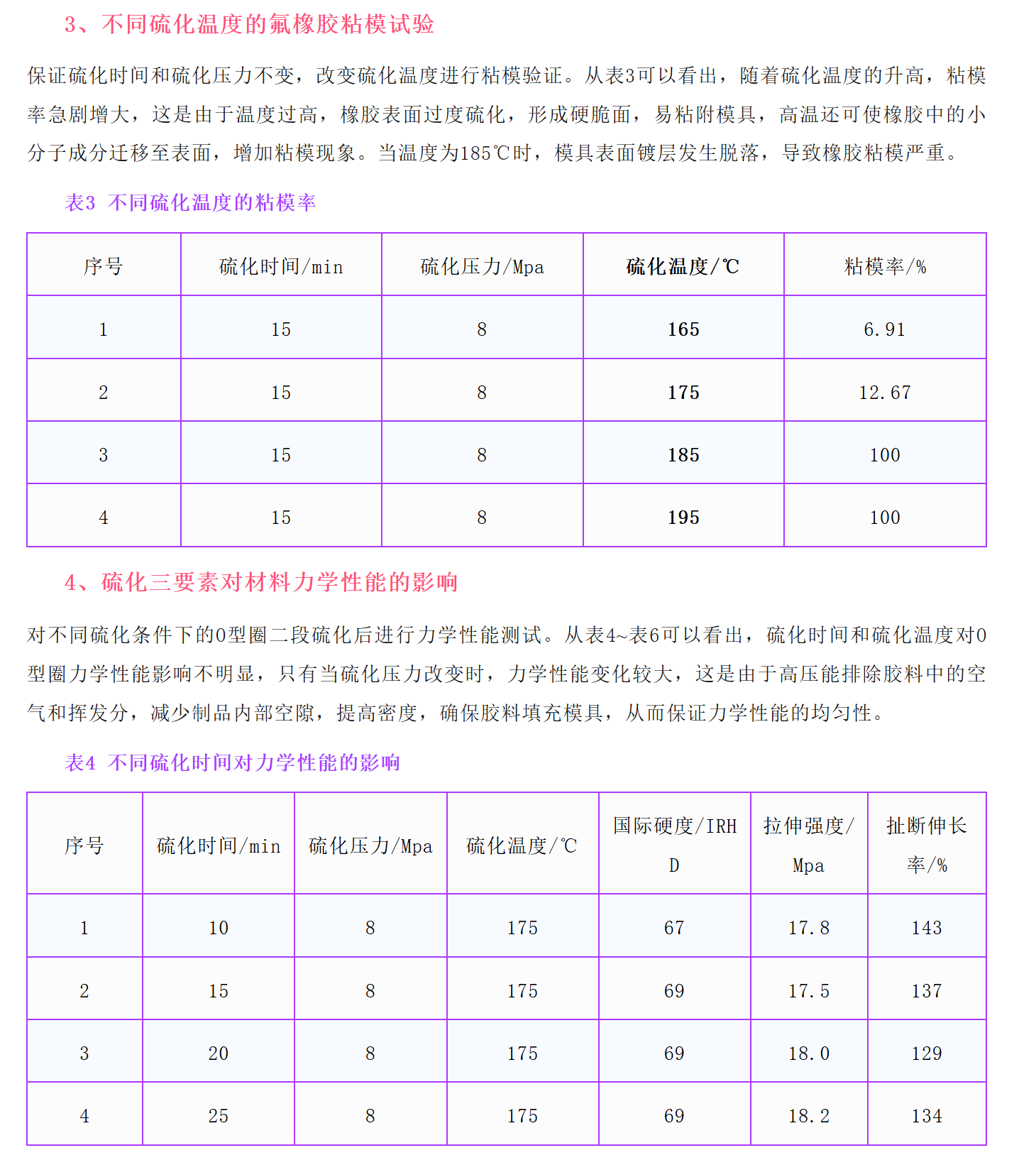

　　保证硫化压力和硫化温度不变，改变硫化时间进行粘模验证。从表1中可以看出，随着硫化时间的延长，粘模率从0.82%提高到20.64%，这是由于硫化时间延长后，导致橡胶表面与金属表面反应更彻底，形成高粘性产物，导致粘模率升高。

　　特别声明：

　　Special statement:

　　本文来源于网络整理，如有错误，请指正！

　　This article is compiled from the internet. If there are any errors, please correct them!

　　转载其他网站内容仅供参考，以传递更多信息而不是盈利。

　　Reprinting content from other websites is for reference only, to convey more information rather than for profit.

　　版权属于原作者。如有侵权，请联系删除。

　　Copyright belongs to the original author. If there is any infringement, please contact us for deletion.
